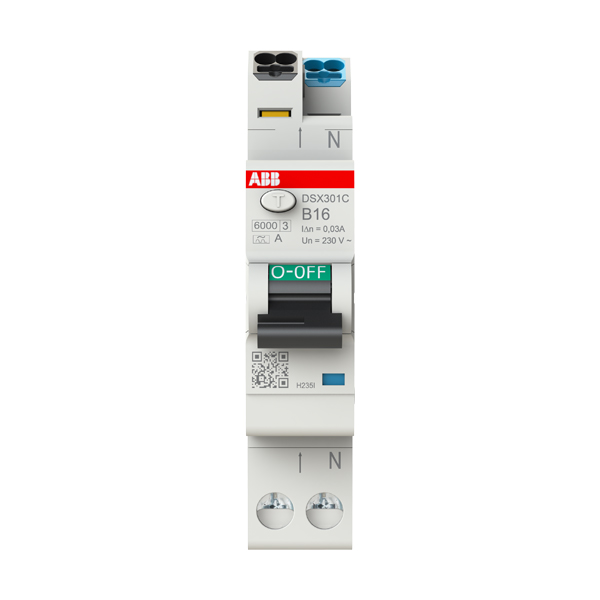

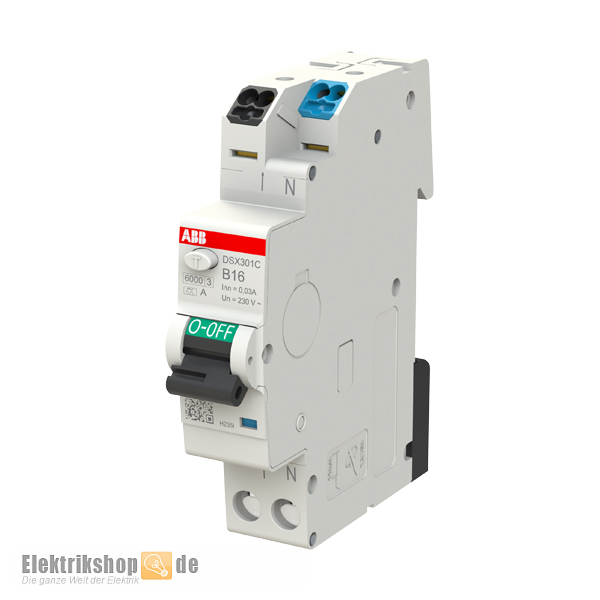

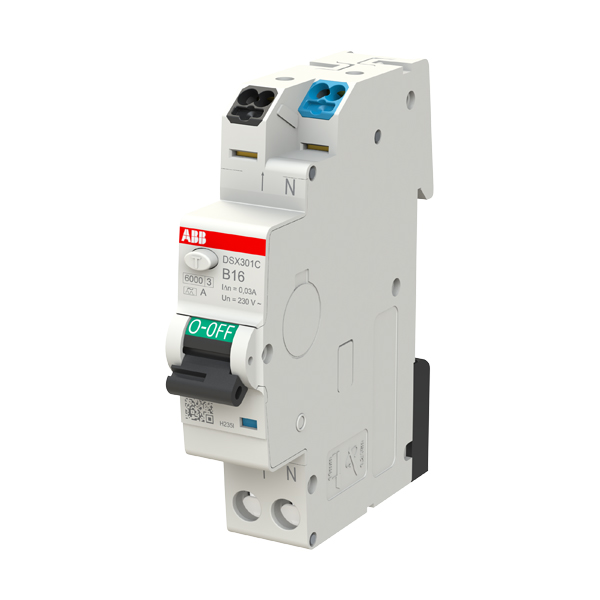

» ABB DSX301CA-B16/0,03 FI/LS-Schutzschalter 16A 30mA · RCBO FI/LS-Kombination

Kombination FI-Schalter/Leitungsschutzschalter ABB DSX301C B16 A30 6kA, 1P+N, Typ A, B 16, 30mA. Der FI-/LS-Schalter bietet Schutz bei Kurzschluss und Überlast. Eine Entnahme aus dem Verbund ist möglich. Mit patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung.

ABB DSX301CA-B16/0,03 FI/LS-Schutzschalter 16A 30mA

Die ABB FlexLine RCBOs bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Sie gewährleisten Schutz von Einphasenstromkreisen gegen Überlast und Kurzschlussströme, Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6 mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz und Brandschutz. Sie erfüllen die Produktnormen IEC/EN 61009-1 (VDE 0664-20), IEC/EN 61009-2-1 (VDE 0664-21). Einsatzgebiete sind Haushalts- und Gewerbeanwendungen.

Leitungsschutzschalter der ABB FlexLine-Serie für den Verteilereinbau finden Sie in der Kategorie ABB FlexLine, Fehlerstrom-Schutzschalter finden Sie in der Kategorie FI-Schutzschalter ABB FlexLine.

Bietet Schutz vor:

• Überlast
• Kurzschluss
• sinusförmigen Wechselströmen
• pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil gegen Erde
• Fehlerschutz (Schutz bei indirektem Berühren)
• Brandschutz

Anschluss

• abgangsseitig (oben): Push-in Federklemme
• eingangsseitig: Push-in Phasenschienenklemme + Schraubklemme für Leiter

Anschlussmöglichkeit

• Push-in / feindrähtig mit isolierter Aderendhülse 2x 1...2,5 mm²
• Push-in / feindrähtig ohne isolierte Aderendhülse 2x 1...2,5 mm²
• Push-in / starr 2x 1...4 mm²
• Schraubklemme / feindrähtig 1 ... 10 mm²
• Schraubklemme / starr 1 ... 10 mm²
• Schraubklemme / mit isolierter Aderendhülse 1 ... 6 mm²
• Schraubklemme / ohne isolierter Aderendhülse 1 ... 6 mm²

Daten ABB DSX301CA-B16/0,03

• Hersteller: ABB
• Typ: DSX301CA-B16/0,03
• Hersteller-Nr: 2CSR255165R1165
• EAN/GTIN: 8012542418658
• Produktreihe: DSX301C
• System FlexLine
• Artikelklasse: Kombination FI-Schalter/Leitungsschutzschalter
• Montage: DIN Schiene 35 mm gem. EN 60715
• Polzahl: 1P + N
• Anzahl geschützter Pole: 1
• Position des N-Leiters: Rechts
• Fehlerstrom: Typ A
• Mitschaltender Neutralleiter: ja (2-polig schaltend)
• Einspeisung: unten
• Bemessungsspannung Ue: 230 V AC
• Bemessungsisolationsspannung (Ui): 500V
• Betriebsspannung der Prüfeinrichtung Ut: 170 V AC
• Dielektrische Prüfspannung bei ang. Freq. für 1 min.: 2,5 kV (50 Hz, 1 min)
• Bemessungsstoßspannungsfestigkeit (1.2/50) Uimp.: 4 kV
• Bemessungsfrequenz 50 Hz
• Bemessungsfehlerstrom: 30 mA
• Bemessungsstrom: 16 A
• Auslösecharakteristik: Typ B
• Bemessungsausschaltvermögen Icu: 6 kA
• Bemessungsausschaltvermögen nach IEC/EN 60947-2 (gilt nur für Kurzschlusstest) Ics: 6 kA (6.000 A)
• Bemessungsausschaltvermögen I∆m nach IEC 61009-1: 4.5 kA (4.500 A)
• Energiebegrenzungsklasse nach EN 61009-1: 3
• Verschmutzungsgrad: 2
• Überspannungskategorie: III
• Elektrische Lebensdauer: 7.000 Schaltspiele
• Mechanische Lebensdauer: 7.000 Schaltspiele
• Schaltstellungsanzeige Grüne und Rote Markierung auf dem Schalthebel
• Schalthebel: schwarz (RAL 9005), in EIN/AUS-Position lombierbar
• Prüftaste: weiß
• Fehlerstrom-Anzeige: Blaues Anzeigefenster unter dem Schalthebel
• Zubehör anbaubar. nein
• Umgebungstemperatur -25 … +55°C
• Breite in Teilungseinheiten: 2 TE
• Maße (HxBxT): 85 x 17,6 x 69 mm
• Einbautiefe: 69 mm
• Schutzart: IP 20 ( IP40 - Gehäuse, nach Einbau in Verteiler)
• Normen: IEC/EN 61009-1; IEC/EN 61009-2-1
