» ABB SX-ARC1 Brandschutzschalter FlexLine B16 1P+N 16A - Fehlerlichtbogen-Schutzeinrichtung

Der FlexLine Brandschutzschalter ABB SX-ARC1: Fehlerlichtbogen-Schutzeinrichtung mit integriertem Sicherungsautomat 6kA 1P+N B16 von ABB.
Mit nur zwei Teilungseinheiten passt die SX-ARC1 Baureihe perfekt in das System FlexLine® von ABB. Brandschutzschalter reagieren auf Störlichtbögen in der Elektroinstallation. AFDD von ABB werden auch zur Erhöhung des Brandschutzes vor elektrisch gezündeten Bränden empfohlen.

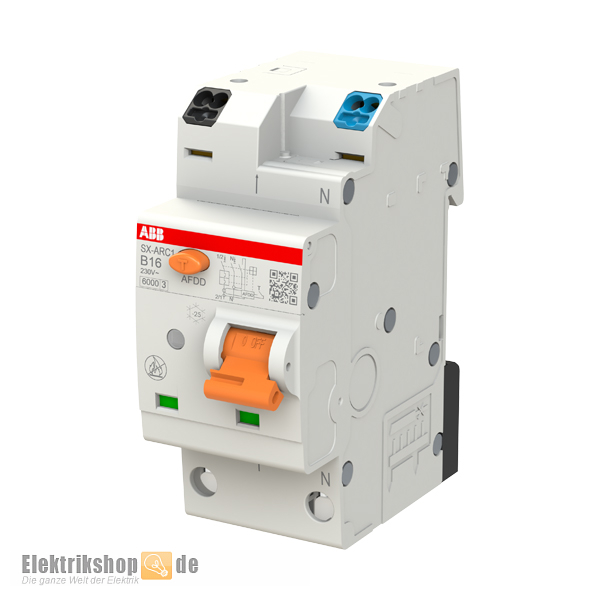

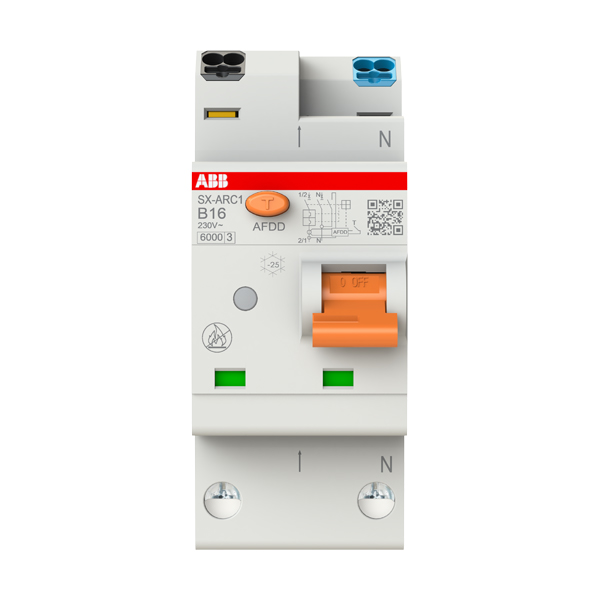

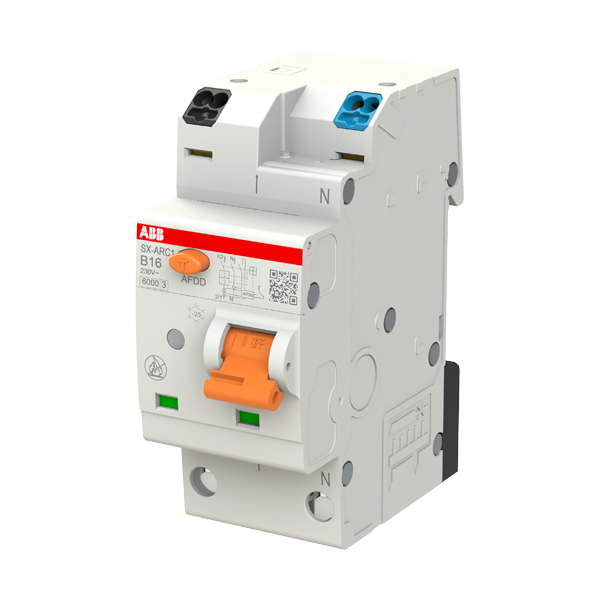

ABB SX-ARC1 Brandschutzschalter FlexLine B16 1P+N 16A

Fehlerlichtbogen-Schutzeinrichtung (AFDD) mit Sicherungsautomat (MCB) nach IEC/EN 62606 (VDE 0665-10) und IEC/EN 60898-1 (VDE 0641-11) bieten Schutz vor seriellen und parallelen Fehlerlichtbögen, Schutz vor Überstrom (Überlast oder Kurzschluss), Schutz vor Überspannung (nur für AFDD intern) und Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-420.

Brandschutzschalter können viele Brandgefahren von der elektrischen Leitung bis hin zum Endgerät frühzeitig erkennen, die vorhandene Schutzlücke schließen und so Menschenleben, Gebäude und unwiederbringliche Werte schützen. Die SX-ARC1-Reihe verfügt über LED zur einfachen Fehleranalyse.

Bietet Schutz vor:

• Überlast
• Kurzschluss
• Serielle Fehlerlichtbögen
• Parallele Fehlerlichtbögen
• Fehlerlichtbögen gegen Erde
• Überspannung (intern) für das Gerät

Anschluss

• abgangsseitig (oben): Push-in Federklemme
• eingangsseitig: Push-in Phasenschienenklemme + Schraubklemme für Leiter

Anschlussmöglichkeit

• Push-in / feindrähtig mit isolierter Aderendhülse 1...2,5 mm²
• Push-in / feindrähtig ohne isolierte Aderendhülse 1...2,5 mm²
• Push-in / starr 1...4 mm²
• Schraubklemme / feindrähtig 1 ... 10 mm²
• Schraubklemme / starr 1 ... 10 mm²
• Schraubklemme / mit isolierter Aderendhülse 1 ... 6 mm²
• Schraubklemme / ohne isolierter Aderendhülse 1 ... 6 mm²

Hier finden Sie weitere Brandschutzschalter verschienener Hersteller.

Daten ABB SX-ARC1 B16

• Hersteller: ABB Stotz
• Hersteller-Nr.: 2CSA255908R9165
• Typ: SX-ARC1 B16
• EAN/GTIN: 8012542517450
• Produktreihe: SX-ARC1
• System FlexLine
• Produktgruppe: Brandschutzschalter (AFDD/LS 1P+N)
• Anzahl Pole: 2 (1P+N)
• Anzahl geschützter Pole: 1
• Position des N-Leiters: rechts
• Schaltstellungsanzeige Schaltgriff: (I ON/0 OFF
• Schaltstellungsanzeige Sichtfenster: (rot ON/grün OFF
• Schalthebel: Orange RAL 2004, in EIN/AUS-Position lombierbar
• Prüftaste: Orange
• Einspeisung: von unten
• LED-Indikator zur Fehleranalyse: grünes/rotes Blinken
• Auslösecharakteristik: B
• Bemessungsstrom: 16 A
• Bemessungsspannung: 230 V AC
• Frequenz: 50...60 Hz
• Isolationsspannung Ui 500 V AC
• Überspannungskategorie III
• Verschmutzungsgrad 2
• Min. Betriebsspannung 170 V AC
• Auslöseschwelle zum Schutz gegen Überspannung, nur für AFDD intern: 275 V AC
• Bemessungsschaltvermögen nach IEC/EN 60898-1 - Icn: 6 kA (6.000 A)
• Bemessungs-Grenzkurzschlussausschaltvermögen Icu: 7,5 kA
• Bemessungs-Betriebskurzschlussausschaltvermögen: 6 kA
• Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm Ic: 6 kA (6.000 A)
• Bemessungsstoßspannungsfestigkeit (1.2/50) Uimp: 4 kV
• Dielektrische Prüfspannung bei ang. Freq. für 1 min: 2,5 kV (50/60 Hz, 1 min.)
• Energiebegrenzungsklasse: 3
• Verschmutzungsgrad: 2
• Elektrische Lebensdauer: 10.000 Schaltspiele
• Mechanische Lebensdauer: 2.000 Schaltspiele
• Umgebungstemperatur -25 °C ... 55 °C
• Breite in Teilungseinheiten: 2
• Maße (HxBxT): 85 x 35 x 69 mm
• Schutzart: IP 20 ( IP40 - Gehäuse, nach Einbau in Verteiler)
• Normen IEC/EN 62606; IEC/EN 60898-1
