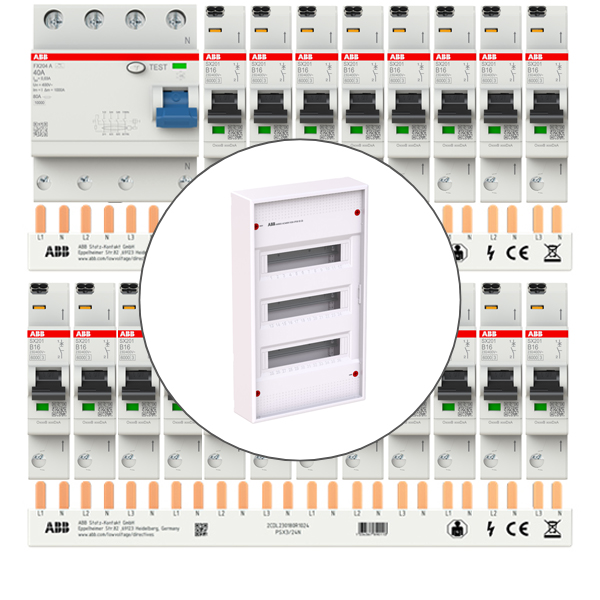

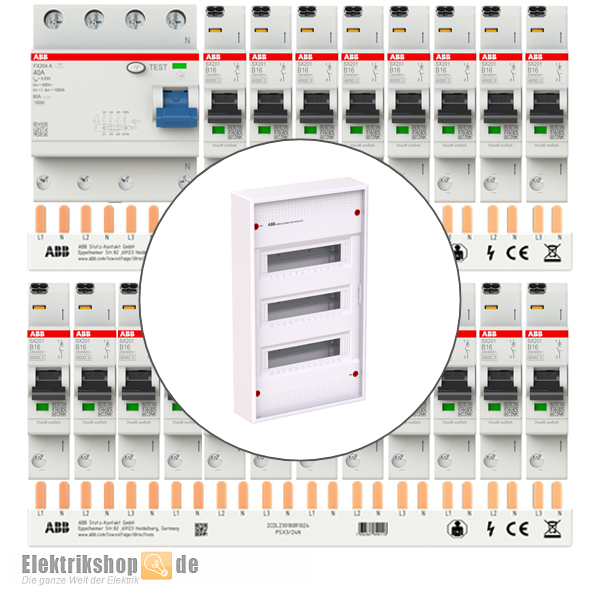

Aufputz-Verteiler Set bestehend aus einem 3-reihigen Aufputz-Stromkreisverteiler AK636N3 von Striebel & John und Einsätzen von ABB Flexline. Das Bundle beinhaltet 1x Fehlerstrom-Schutzschalter FX204 A-40/0,03, 20x Sicherungsautomaten ABB SX201-B16 - 1P und 2x Phasenschiene 3P+N PSX3/24NP 3-phasig/N. Nicht vorverdrahtet und montiert!
Aufputz-Verteiler Set 3-reihig ABB · Striebel & John

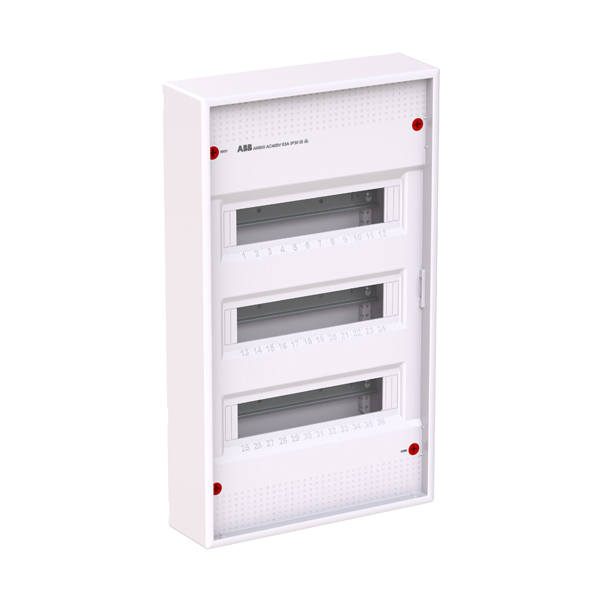

Stromkreisverteiler mit Kabelabfangschiene und N/PE Quick-Steckklemmen für einen sicheren, effizienten und zukunftsorientierten Leiteranschluss und optimal beim Einsatz mehrerer FI-Fehlerstromschutzschalter. Verteiler sind miteinander Anbaubar oben, unten und seitlich mit Gehäuse Zubehör AZB3P10 (nicht im Lieferumfang).
Vorgeprägte Einführung für Kabeldurchführungen an der Unter- und Oberseite sowie Rückwand. Idealer Stromkreisverteiler "Trocken" IP30 beim Renovieren und Modernisieren. Lieferumfang ohne Tür (Passende Stahlblechtür muss bei Bedarf separat bestellt werden).

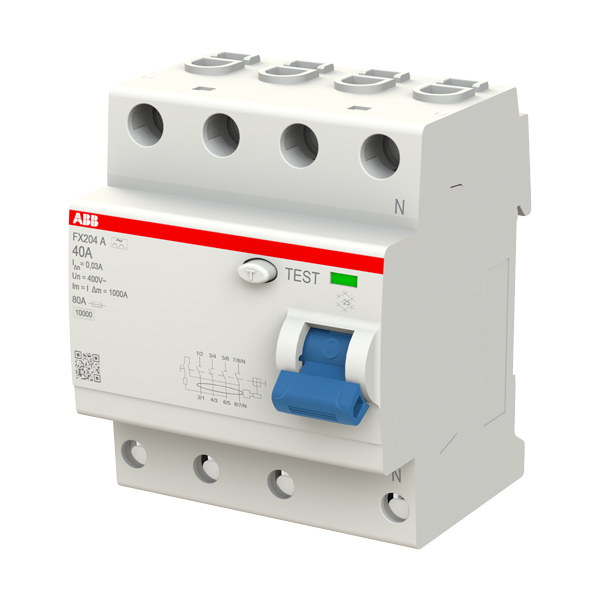

FI-Schutzschalter FlexLine ABB FX204 A-40/0,03 4P Typ A 30 mA, mit Prüftaste. Vierpolige Ausführung zur zusätzlichen FI-Absicherung zum Schutz vor Fehlerströmen gemäß VDE.

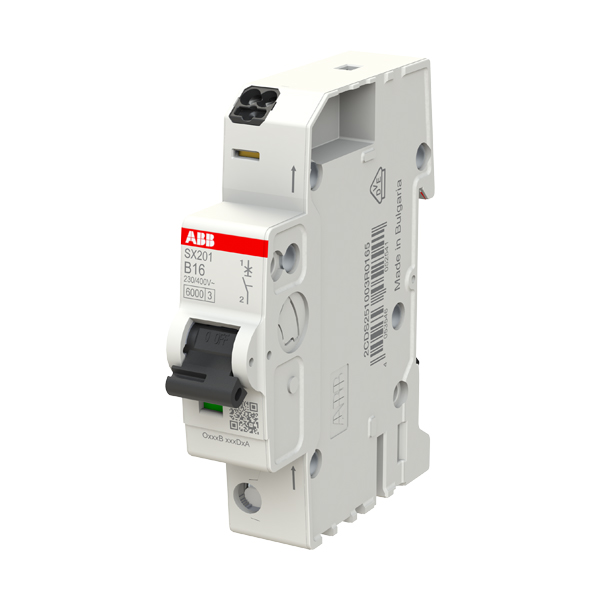

Leitungsschutzschalter FlexLine ABB SX201-B16 - 1P - B - 16 A aus der Baureihe SX200. Für den zuverlässigen Schutz gegen Überlast und Kurzschluss, mit einem Ausschaltvermögen bis zu 6 kA und einer B Auslösecharakteristik.

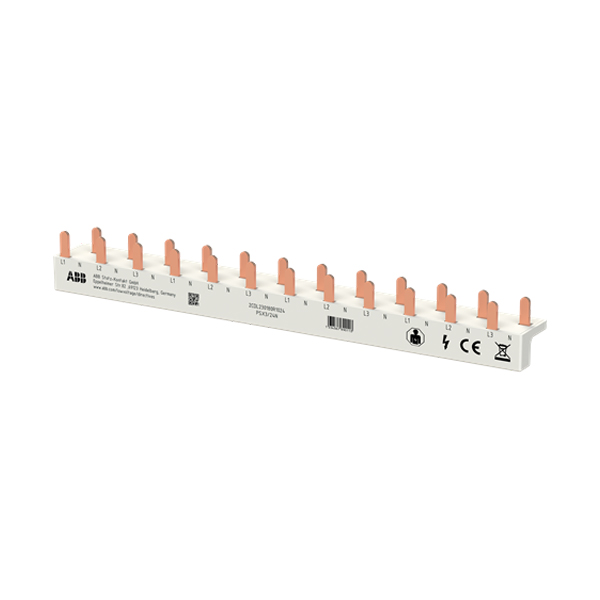

Verdrahtungsschiene ABB PSX3/24N 3-phasig für 4P FI-Schalter und Sicherungsautomaten aus dem System FlexLine. Die Phasenschiene kann universell verwendet werden für eine Automatenreihe mit 12 TE, mit oder ohne FI-Schalter!
Die 3. Reihe ist für Ihren Bedarf frei und kann mit weiteren Artikeln bestückt werden.
Die dazugehörige Tür von Striebel & John finden Sie in der Kategorie Striebel und John-Aufputzverteiler. Weitere Verteiler & Sicherungskästen finden Sie in der Kategorie Verteilungen. Das passende Zubehör für den Einbau finden Sie in der Kategorie Verteilereinbau.
Daten Aufputz-Verteiler 3-reihig
- Hersteller: Striebel & John
- Baureihe: AK600
- Typ: AK636N3
- Hersteller-Nr.: 2CPX032565R9999
- EAN/GTIN: 4011617325659
- Produktgruppe: Aufputz-Verteiler
- Montageart Aufputz: Ja
- Montageart Hohlwand: Nein
- Montageart teilversenkt: Nein
- Montageart Unterputz: Nein
- Ausführung: 3-reihig
- Platzeinheiten (PLE): 36
- Platzeinheiten erweiterbar: 5
- Reihenabstand: 125
- Hutschiene: Ja
- Abdeckungsverschluss: plombierbarer Schnellverschluss
- Bemessungsbetriebsspannung Ue [V]: AC 400 V
- Bemessungsfrequenz f: 50/60 Hz
- Bemessungsisolationsspannung Ui: 690 V
- emessungsstoßspannungsfestigkeit Uimp: 6 kV
- Bemessungsstossstromfestigkeit Ipk: 10 KA
- Bemessungsstrom In: 63 A
- Geräteträger herausnehmbar: Ja
- Kabelabfangschiene integriert: Ja
- Klemmenart: Quick-Steckklemme N/PE
- Klemmenbestückung: 3 x ZK82B, ZK206G
- Schutzklasse: II (schutzisoliert)
- Türanschlag: rechts oder links
- Türöffnungswinkel: 120 °
- Überspannungskategorie: III
- Verschmutzungsgrad: 3
- Stoßfestigkeit: IK07
- Glühdrahtfestigkeit 750°C
- Zugentlastung: Ja
- Leitungseinführung oben über Vorprägungen
- Leitungseinführung unten über Vorprägungen
- UV beständig: Nein
- Material Abdeckung: Kunststoff
- Material Gehäuse: Thermoplast
- Farbe: weiß (RAL9016)
- Maße (HxBxT): 578 x 339 x 99 mm
- Schutzart: IP30
- Schutzart ohne Tür: IP30
- plombierbarer Schnellverschluss
- mit VDE-Prüfzeichen
- geltende Normen: DIN 43871, DIN EN 60670-24; VDE 0606-24
Daten ABB FX204A-40/0,03
- Hersteller: ABB
- Typ: FX204 A-40/0.03
- Hersteller-Nr.: 2CSF204165R1400
- EAN/GTIN: 8012542417255
- Produktreihe: FX200
- System FlexLine
- Anzahl Pole: 4
- Montageart: DIN-Schiene 35 mm nach EN 60715 (mittels Schnellbefestigung)
- Typ der Eingangsspannung: Wechselstrom
- Fehlerstromart: Typ A
- Bemessungsstrom (In): 40 A
- Bemessungsfehlerstrom: 0,03A (30mA)
- Bemessungsspannung Ur: 400 V AC
- Bemessungs-Betriebsspannung: 230 V (nach IEC 60898-1)
- Bemessungs-Isolationsspannung (UIch): 500 V
- Betriebsspannung der Prüfeinrichtung Ut: 170-254 V AC
- Bemessungsausschaltvermögen Im: 1 kA
- Bemessungsfehlerschaltvermögen I∆m: 1 kA
- Bemessungs-Stoßfestigkeit (UKobold): 4 kV
- Dielektrische Prüfspannung: 2,5 kV
- Bemessungsbedingter Kurzschlussstrom (INC): 10 kA (Sicherung gG 80 A)
- Bemessungsfrequenz: 50 Hz
- Schaltstellungsanzeige: ja - Rot-Ein / Grün-Aus
- Lebensdauer elektrisch: 10.000 Zyklen
- Lebensdauer mechanisch 20.000 Zyklen
- Position der neutralen Klemmen: rechts
- Aktuator-Typ: Knebel - blau, plombierbar in EIN-AUS-Stellung
- Prüftaste: ja
- Phasenschiene steckbar
- Überspannungskategorie: III, Trenneigenschaften
- Verschmutzungsgrad: 2
- Temperatur an der Einbaustelle: -25 °C...+55 °C
- Schutzart nach DIN EN 60529: IP20 (IP40 eingebaut im Verteiler mit Abdeckung)
- Normen: IEC/EN 61008-1; IEC/EN 61008-2-1
- Maße (BxHxT): 70 x 85 x 69 mm
- Einbautiefe: 69 mm
- Teilungseinheiten: 4 TE
Daten ABB SX201-B16
- Hersteller: ABB
- Typ: SX201-B16
- Hersteller Nr.: 2CDS251003R0165
- EAN/GTIN: 4053546052541
- Produktreihe: SX200
- System FlexLine
- Bezeichnung: Leitungsschutzschalter/Sicherungsautomat
- Einspeisung: unten
- Schaltstellungsanzeige: Rot ON / Grün OFF
- Schaltgriffmaterial: Isolierstoffgruppe II, schwarz, plombierbar
- Bemessungsstrom: 16 A
- Polzahl: 1-polig
- Auslösecharakteristik: B
- Bemessungsbetriebsspannung(nach IEC 60898-1): 230 V AC
- Betriebsspannung: min 12 V AC / 12 V DC
- Bemessungsisolationsspannung (Ui) nach IEC/EN 60664-1: 440 V
- Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV; auf 2000 m 5 kV; auf Meereshöhe 6.2 kV
- Isolationsprüfspannung 50/60 Hz, 1 min: 2 kV
- Bemessungsschaltvermögen: (AC) 6 kA
- Bemessungsfrequenz: 50 / 60 Hz
- Energiebegrenzungsklassen: 3
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Zubehör anbaubar: nein
- Elektrische Lebensdauer: 20.000 AC Zyklen (1.000 Schaltspiele DC - 1 Zyklus 2s - ON, 13s - OFF)
- Mechanische Belastbarkeit: 20.000 Zyklen
- Breite in Teilungseinheiten: 1
- Maße (BxTxH): 17,6 x 69 x 85 mm
- Einbautiefe: 69 mm
- Betriebstemperatur: -25 ... +55 °C
- Schutzart (IP): IP20
Daten ABB PSX3/24N
- Hersteller: ABB
- Typ: PSX3/24N
- Hersteller-Nr.: 2CDL230180R1024
- EAN/GTIN: 4053546053821
- System FlexLine
- Anzahl der Phasen: 3
- Anzahl der Pole: 3+N
- Verbindungsart: Push-In
- Einbaulage: Unten
- Querschnitt: 10 mm²
- Länge: 214 mm
- Bemessungsdauerstrom Iu: 63 A
- Ausführung des elektrischen Anschlusses: Stift
- Anzahl der Pins: 24
- Bemessungs-Betriebsspannung: 400 V
- Anzahl der montierbaren Geräte: 12
- geeignet für Geräte mit N-Leiter: ja
- geeignet für Geräte mit Hilfsschalter: nein
