» Schneider Electric A9FDB7610 Brandschutzschalter 10A - Fehlerlichtbogen-Schutzeinrichtung AFDD · 10A · 6kA

Fehlerlichtbogen-Schutzeinrichtung Schneider Electric A9FDB7610 AFDD 1P+N 10A B. Der Brandschutzschalter "iDPN N Arc" überwacht 1-phasige Stromkreise (Kabel, Klemmen und Verbraucher). Brandschutzschalter reagieren auf Störlichtbögen in der Elektroinstallation. Acti 9 iDPN N Arc bietet zusätzlichen Schutz vor seriellen und parallelen Fehlerlichtbögen.

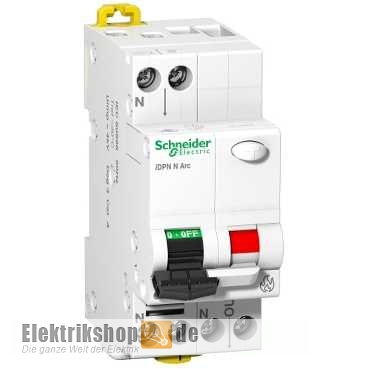

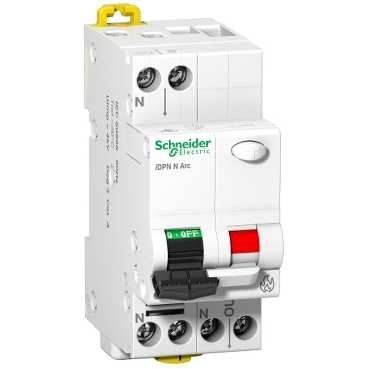

Schneider Electric A9FDB7610 Brandschutzschalter 10A

Brandschutzschalter können viele Brandgefahren von der elektrischen Leitung bis hin zum Endgerät frühzeitig erkennen, die vorhandene Schutzlücke schließen und so Menschenleben, Gebäude und unwiederbringliche Werte schützen. Beim Erkennen eines gefährlichen Lichtbogens löst der AFDD von Schneider Electric aus, um den fehlerhaften Abgang vom Stromnetz zu trennen.

Bietet Schutz vor:

• Überlast
• Kurzschluss
• Serielle Fehlerlichtbögen
• Parallele Fehlerlichtbögen
• Netzüberspannungen

Anschlüsse (Schraubklemmen)

• Einspeisung: von oben
• Einfachanschlussklemme für 1 Kabel: 10 mm² flexibel
• Einfachanschlussklemme für 2 Kabel: 2,5 mm² flexibel
• Einfachanschlussklemme für 1 Kabel: 16 mm² fest
• Einfachanschlussklemme für 2 Kabel: 2,5 mm² fest

Im Shop haben wir weitere Brandschutzschalter weiterer Hersteller.

Daten Schneider Electric A9FDB7610

• Hersteller: Schneider Electric
• Hersteller-Nr.: A9FDB7610
• Typ: Acti 9 iDPN N Arc
• EAN/GTIN: 3606481211743
• Baureihe: Acti 9
• Produktgruppe: Brandschutzschalter
• Montage: DIN-Schiene
• Auslösecharakteristik: B
• Ausführung: 1P+N
• Schalthebel: Ein-/Aus-Position
• Bemessungsstrom: 10 A
• Betriebsbemessungsspannung [Ue]: 230/240 V AC 50 Hz entspricht IEC 62606, EN/IEC 60898-1
• Frequenz: 50 Hz
• Polzahl (gesamt): 2 (1P+N)
• Neutralposition: links
• Technologie der Auslöseeinheit: thermomagnetisch
• Breite in Teilungseinheiten: 2
• Ausschaltvermögen [Icn]: 6000 A (bei 230/240 V AC 50 Hz entspricht EN/IEC 60898)
• Nennisolationsspannung [Ui]: 400 V AC
• Bemessungsstoßspannungsfestigkei [Uimp]: 4 kV nach IEC 60898-1
• Verschmutzungsgrad: 2
• Gerätelebensdauer: 20.000 Schaltspiele (mechanisch)
• Gerätelebensdauer: 20.000 Schaltspiele (elektrisch bei 230/240 V AC 50 Hz entspricht EN 60898)
• Überspannungskategorie: III
• Kabeleinführung: oben
• Umgebungstemperatur: -25 °C ... 60 °C
• Maße (HxBxT): 81 x 36 x 72 mm
• Schutzart: IP 20
