» Schneider Brandschutzschalter AFDD 1P+N B16A · AFDD 1P+N mit Leitungsschutzschalter B16 · 6kA

Schneider Electric A9FDB7616 Brandschutzschalter AFDD 1P+N 16A B. Der Brandschutzschalter "iDPN N Arc" überwacht 1-phasige Stromkreise (Kabel, Klemmen, Verbraucher). Acti 9 iDPN N Arc bietet zusätzlichen Schutz vor seriellen und parallelen Fehlerlichtbögen. Brandschutzschalter reagieren auf Störlichtbögen in der Elektroinstallation.

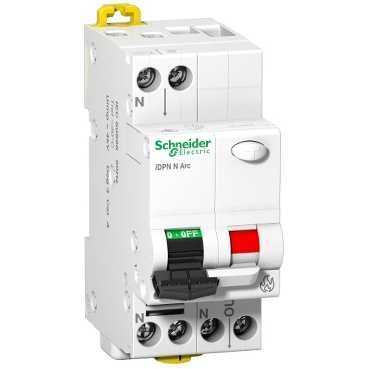

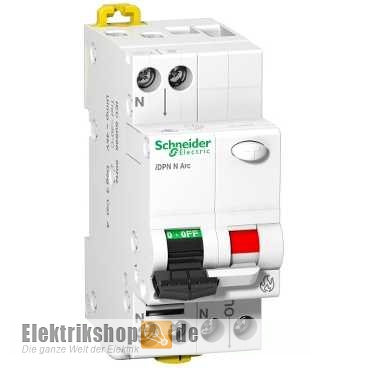

Brandschutzschalter AFDD 1P+N B16A Schneider Electric A9FDB7616

Brandschutzschalter können viele Brandgefahren von der elektrischen Leitung bis hin zum Endgerät frühzeitig erkennen, die vorhandene Schutzlücke schließen und so Menschenleben, Gebäude und unwiederbringliche Werte schützen. Beim Erkennen eines gefährlichen Lichtbogens löst der AFDD von Schneider Electric aus, um den fehlerhaften Abgang vom Stromnetz zu trennen.

Bietet Schutz vor:

• Überlast
• Kurzschluss
• Serielle Fehlerlichtbögen
• Parallele Fehlerlichtbögen
• Netzüberspannungen

Anschlüsse (Schraubklemmen)

• Einspeisung: von oben
• Einfachanschlussklemme für 1 Kabel: 10 mm² flexibel
• Einfachanschlussklemme für 2 Kabel: 2,5 mm² flexibel
• Einfachanschlussklemme für 1 Kabel: 16 mm² fest
• Einfachanschlussklemme für 2 Kabel: 2,5 mm² fest

Im Shop haben wir weitere Brandschutzschalter verschienener Hersteller.

Daten Schneider A9FDB7616

• Hersteller: Schneider Electric
• Hersteller-Nr.: A9FDB7616
• Typ: Acti 9 iDPN N Arc
• EAN/GTIN: 3606481211750
• Baureihe: Acti 9
• Produktgruppe: Brandschutzschalter
• Montage: DIN-Schiene
• Auslösecharakteristik: B
• Ausführung: 1P+N
• Schalthebel: Ein-/Aus-Position
• Bemessungsstrom: 16 A
• Betriebsbemessungsspannung [Ue]: 230/240 V AC 50 Hz entspricht IEC 62606, EN/IEC 60898-1
• Frequenz: 50 Hz
• Polzahl (gesamt): 2 (1P+N)
• Neutralposition: links
• Technologie der Auslöseeinheit: thermomagnetisch
• Breite in Teilungseinheiten: 2
• Ausschaltvermögen [Icn]: 6000 A (bei 230/240 V AC 50 Hz entspricht EN/IEC 60898)
• Nennisolationsspannung [Ui]: 400 V AC
• Bemessungsstoßspannungsfestigkei [Uimp]: 4 kV nach IEC 60898-1
• Verschmutzungsgrad: 2
• Gerätelebensdauer: 20.000 Schaltspiele (mechanisch)
• Gerätelebensdauer: 20.000 Schaltspiele (elektrisch bei 230/240 V AC 50 Hz entspricht EN 60898)
• Überspannungskategorie: III
• Kabeleinführung: oben
• Umgebungstemperatur: -25 °C ... 60 °C
• Maße (HxBxT): 81 x 36 x 72 mm
• Schutzart: IP 20
