Busch-Relais Busch Jaeger 64811 U mit 3-Leiter-Anschlusstechnik (Neutralleiter erforderlich). Relais zum Schalten von Beleuchtungsanlagen mittels eines Busch-Wächter oder einem Bedienelement bzw. App-Steuerung bei WL-Bedienelement-Aufsätzen (nicht im Lieferumfang, muss separat bestellt werden). Nur in Verbindung mit handelsüblichen UP-Gerätedosen nach DIN 49073 montieren.
Das Busch Jäger Relais kann auch über einen konventionelle Taster (2020 US, 2021/6 UK) als Nebenstellentaster bedient werden. Der Erfassungsbereich kann mit "Nebenstellen-Einsatz flex" (maximal 9 Nebenstellen) mit "Busch-Wächter® 180 flex, Basic Sensor mit Selectlinse" erweitert werden.

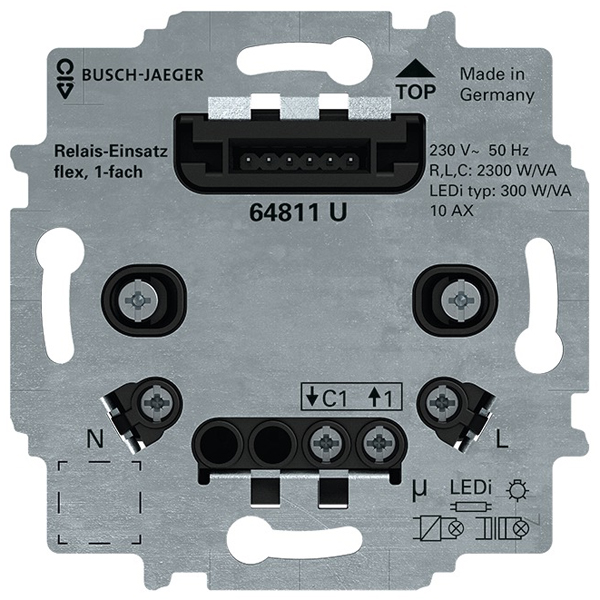

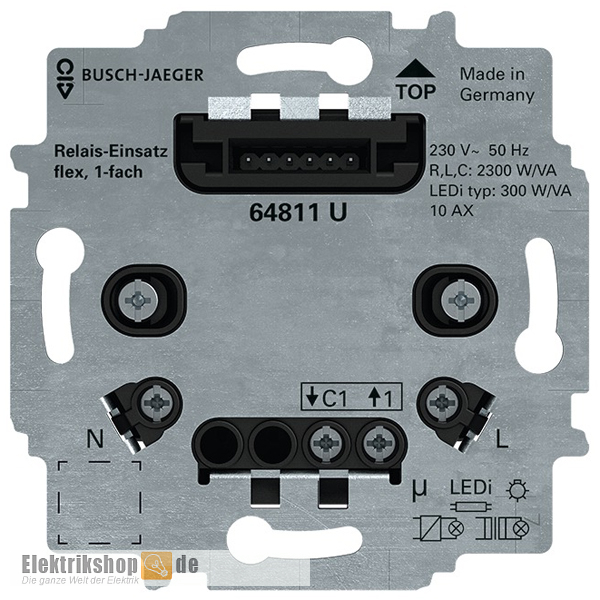

Busch Jaeger 64811U Relais-Einsatz flex
Busch-free@home® flex: Die einfache Raumsteuerung. Eine smarte Steuerung bei der das System mit wächst. Weitere Informationen zu Busch-free@home® finden Sie auf der Homepage von Busch Jaeger unter www.busch-jaeger.de/busch-freeathome-flex. Für Rückfragen oder Hilfe für Ihre Einrichtung von Busch-free@home® steht Ihnen der Servive von Busch Jaeger unter Tel. +49 2351 956-1600 zur Verfügung.
Modulares System
Die flex-Einsätze "Relais-Einsätze“, "Nebenstellen-Einsatz“, "Jalousie-Einsatz“ und "LED-Dimmer-Einsatz“ lassen sich mit den "Bedienelement-Aufsätzen“ , den „Busch-Wächter-Sensoren“ und den "Präsenzmelder-Sensoren“ physikalisch beliebig kombinieren. Entsprechend lässt sich die gewünschte Funktion über eine gezielte Kombination gestalten, wobei nicht alle Kombinationen in Hinblick auf die gewünschten Funktionen sinnvoll sind.
Kompatibel zu den Busch-Wächtern aus den Busch-Programmen (Auswahl):
- Busch-Balance SI (64761-914; 64762-914 / 62762-914-WL; 64764-914 / 62764-914-WL; 64765-xxx)
- Future Linear (64761-84; 64762-84 / 62762-84-WL; 64764-84 / 62764-84-WL; 64765-xxx)
- Reflex SI (64761-214; 64762-214 / 62762-214-WL; 64764-214 / 62764-214-WL; 64765-xxx)
- Duro 2000 SI (64761-212; 64762-212 / 62762-212-WL; 64764-212 / 62764-212-WL; 64765-xxx)
- Pur Edelstahl (64761-866; 64762-866 / 62762-866-WL; 64764-866 / 62764-866-WL; 64765-xxx)
Für die Verwendung der Bedienelemente 1-fach oder 2-fach gibt es folgende Aufsatzmöglichkeiten aus den Busch-Programmen (Auswahl):
- Wippe ohne Bedruckung: 6230-10-xxx / 6230-20-xxx
- Wippe mit Symbol "Licht": 6231-10-xxx / 6231-21-xxx
- Wippe mit Symbol "Szene": 6233-10-xxx / 6233-21-xxx
Der Relaiseinsatz 64811U ist mit folgenden Bedienelementen kombinierbar:
- Bedienelement flex, 1-fach 64711 / Wireless 62711-WL
- Bedienelement flex, 2-fach 64721 / Wireless 62721-WL
- Busch-Komfortschalter® flex Bedienelement 64765-...
- Busch-Wächter® 180 flex Sensoren 6476x
- Busch-Wächter® 180 flex Sensoren, Wireless, 6276x-…-WL
- Kombinierbar mit Nebenstellen-Einsatz flex, 64891 U
Zur Komplettierung werden noch Rahmen, der Busch-Wächter oder der Aufsatz für das Bedienelement sowie das Bedienelement selber benötigt! (nicht im Lieferumfang)
Anschluss (Schraubklemme):
- L, N, Ein- und Ausgänge potential gebunden
- Adernquerschnitt starr: mind. 1 × 1,0 mm² ; max 2 × 2,5 mm²
- Adernquerschnitt flexibel: mind. 1 × 1,0 mm² ; max 2 × 2,5 mm²
Anschluss (Nennleistung):
- 230 V- Retrofit-LED-Leuchtmitteln (LEDi), typisch.: 300 VA
- 230 V-Glühlampen/230 V-Halogenlampen: 2300 W
- 230V-Halogenglühlampen
- Leuchtstofflampen: 2300 VA (10 AX, cos φ0,9)
Weitere Relais Einsätze von Busch Jäger finden Sie in der Kategorie Einsätze Busch. Die passenden Aufsätze finden Sie in Ihrem benötigtem Busch Jaeger Schalterprogramm.
Daten Busch Jaeger 64811 U
- Hersteller: Busch-Jaeger
- Typ: 64811 U
- Hersteller-Nr.: 2CKA006800A3041
- EAN/GTIN: 4011395295366
- Programm: Busch-Einsätze
- Produktbezeichnung: Relais-Einsatz flex
- Befestigung mit Kralle und Schraube
- Montageart: Unterputz
- Anschlussart: Schraubklemmen
- Temperaturbereich: -25 °C … +55 °C
- Nennspannung: 230 V~, +10 % / -10 %
- Nennfrequenz: 50 Hz
- Nennleistung: 2 - 100 W/VA (Retrofit-LED-Lasten)
- Nennleistung: 10 - 200 W/VA (Nicht-LED-Lasten)
- Zulässige Leitungslänge bei Nebenstellenbetrieb: max. 100 m
- Maße (H x B x T): 71 x 71 x 30 mm
- Einbautiefe: 25 mm
- Schutzart: IP20
- Einbautiefe: 25 mm
