Busch-E-Contact-Einsatz Busch Jäger 64814 U mit 2-Leiter-Anschlusstechnik (Neutralleiter nicht erforderlich). Beim Anschluss von geringen Lasten, < 10 W/VA wird ein Neutralleiter empfohlen. Der Einsatz E-Contact zum Schalten von Beleuchtungsanlagen mittels eines Busch-Wächter oder einem Bedienelement bzw. App-Steuerung bei WL-Bedienelement-Aufsätzen (nicht im Lieferumfang, muss separat bestellt werden). Nur in Verbindung mit handelsüblichen UP-Gerätedosen nach DIN 49073 montieren.
Der Betrieb in Wechselschaltungen ist über Taster-Nebenstelle möglich, kann auch über einen konventionelle Taster (2020 US, 2021/6 UK) als Nebenstellentaster bedient werden. Der Erfassungsbereich der Bewegungsmelder kann mit "Nebenstellen-Einsatz flex" (maximal 9 Nebenstellen) mit "Busch-Wächter® 180 flex, Basic Sensor mit Selectlinse" erweitert werden.

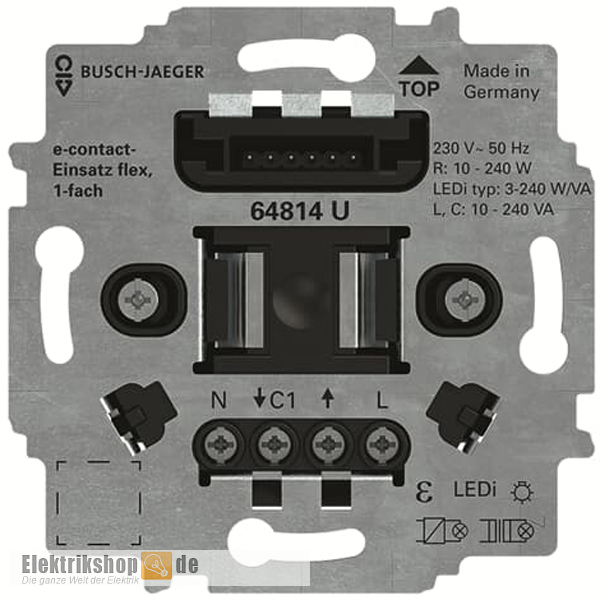

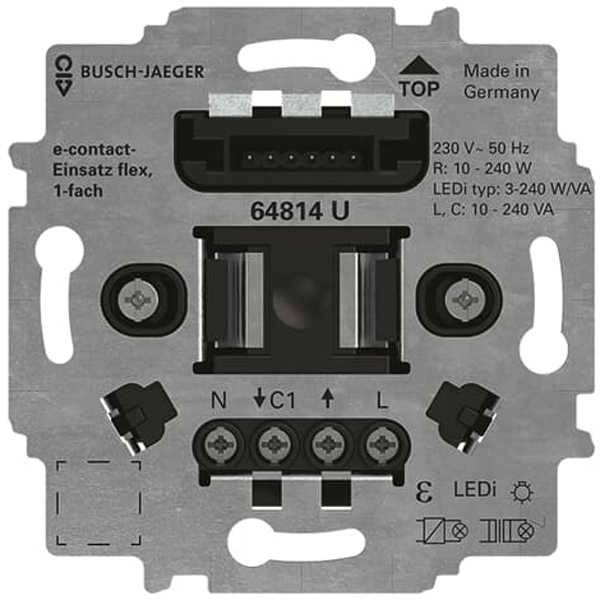

Busch Jaeger 64814U E-Contact-Einsatz flex
Busch-free@home® flex: Die einfache Raumsteuerung. Eine smarte Steuerung bei der das System mit wächst. Weitere Informationen zu Busch-free@home® finden Sie auf der Homepage von Busch Jaeger unter www.busch-jaeger.de/busch-freeathome-flex. Für Rückfragen oder Hilfe für Ihre Einrichtung von Busch-free@home® steht Ihnen der Servive von Busch Jaeger unter Tel. +49 2351 956-1600 zur Verfügung.
Modulares System
Die flex-Einsätze "Relais-Einsätze“, "Nebenstellen-Einsatz“, "Jalousie-Einsatz“ und "LED-Dimmer-Einsatz“ lassen sich mit den "Bedienelement-Aufsätzen“ , den „Busch-Wächter-Sensoren“ und den "Präsenzmelder-Sensoren“ physikalisch beliebig kombinieren. Entsprechend lässt sich die gewünschte Funktion über eine gezielte Kombination gestalten, wobei nicht alle Kombinationen in Hinblick auf die gewünschten Funktionen sinnvoll sind.
Kompatibel zu den Busch-Wächter aus den Busch-Programmen (Auswahl):
- Busch-Balance SI (64761-914; 64762-914 / 62762-914-WL; 64764-914 / 62764-914-WL; 64765-xxx)
- Future Linear (64761-84; 64762-84 / 62762-84-WL; 64764-84 / 62764-84-WL; 64765-xxx)
- Reflex SI (64761-214; 64762-214 / 62762-214-WL; 64764-214 / 62764-214-WL; 64765-xxx)
- Duro 2000 SI (64761-212; 64762-212 / 62762-212-WL; 64764-212 / 62764-212-WL; 64765-xxx)
- Pur Edelstahl (64761-866; 64762-866 / 62762-866-WL; 64764-866 / 62764-866-WL; 64765-xxx)
Für die Verwendung der Bedienelemente 1-fach oder 2-fach gibt es folgende Aufsatzmöglichkeiten aus den Busch-Programmen (Auswahl):
- Wippe ohne Bedruckung: 6230-10-xxx / 6230-20-xxx
- Wippe mit Symbol "Licht": 6231-10-xxx / 6231-21-xxx
- Wippe mit Symbol "Szene": 6233-10-xxx / 6233-21-xxx
Der E-Contact-Einsatz flex 64814U ist mit folgenden Bedienelementen kombinierbar:
- Bedienelement flex, 1-fach 64711 / Wireless 62711-WL
- Bedienelement flex, 2-fach 64721 / Wireless 62721-WL
- Busch-Komfortschalter® flex Bedienelement 64765-...
- Busch-Wächter® 180 flex Sensoren 6476x
- Busch-Wächter® 180 flex Sensoren, Wireless, 6276x-…-WL
- Kombinierbar mit Nebenstellen-Einsatz flex, 64891 U
Zur Komplettierung werden noch Rahmen, der Busch-Wächter oder der Aufsatz für das Bedienelement sowie das Bedienelement selber benötigt! (nicht im Lieferumfang)
Anschluss (Schraubklemme):
- L, N, Ein- und Ausgänge potential gebunden
- Adernquerschnitt starr: mind. 1 × 1,0 mm² ; max 2 × 2,5 mm²
- Adernquerschnitt flexibel: mind. 1 × 1,0 mm² ; max 2 × 2,5 mm²
Anschluss (Nennleistung):
- 230 V- Retrofit-LED-Leuchtmitteln (LEDi).: 3 ... 240 W/VA
- 230 V-Glühlampen: 10...240 W
- 230V-Halogenglühlampen: 10...240 W
- Niedervolt-Halogenlampen an konventionellen (magnetischen Transformatoren): 10...240 VA
Weitere Einsätze von Busch-Jaeger sowie die Bedienelemente finden Sie in der Kategorie Einsätze Busch. Die passenden Aufsätze finden Sie in Ihrem benötigtem Programm unter Busch Jaeger.
Daten Busch Jaeger 64814U
- Hersteller: Busch-Jaeger
- Typ: 64814 U
- Hersteller-Nr.: 2CKA006800A3047
- EAN/GTIN: 4011395295380
- Programm: Busch-Einsätze
- Produktbezeichnung: E-Contact-Einsatz flex
- Befestigung mit Kralle und Schraube
- Montageart: Unterputz
- Anschlussart: Schraubklemmen
- Temperaturbereich: -25 °C … +55 °C
- Nennspannung: 230 V~, +10 % / -10 %
- Nennfrequenz: 50 Hz
- Nennleistung: 3 - 240 VA Retrofit-LED-Lasten (Nur dimmbare Hochvolt-LED's verwenden)
- Nennleistung: 10 - 240 W Glühlampen / Halogenlampen 230V
- Zulässige Leitungslänge bei Nebenstellenbetrieb: max. 100 m
- Schutzart: IP20
- Maße (H x B x T): 71 x 71 x 30 mm
- Einbautiefe: 25 mm
