DEHNshield Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 ZP B2 SG TT 255 (909 396), für den Grob- und Mittelschutz. Mit optischer Überwachungsanzeige, höchste Dauerspannung 255V AC. Schmale Bauweise (2TE), Blitzstoßstrom 7,5kA (10/350μs), für Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung). Basierend auf Funkenstrecken-Technologie, erfüllt die Mindestanforderung nach der DIN VDE 0100-534 für das Nennableitstoßstromvermögen In sowie das Blitzstromableitvermögen Iimp bei Freileitungseinspeisungen.

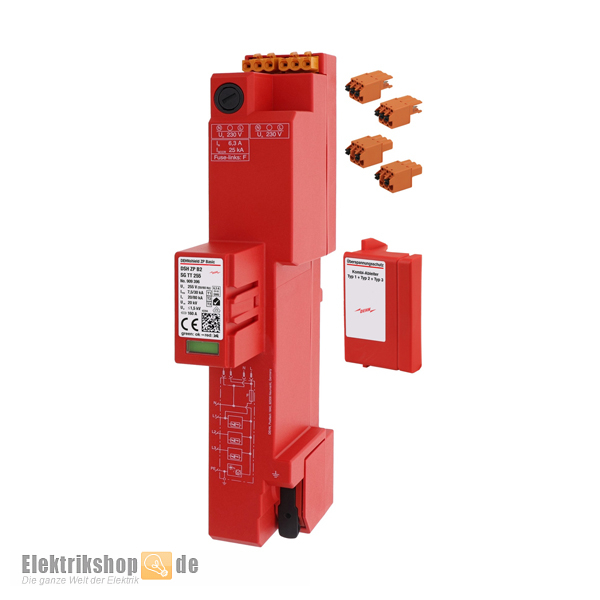

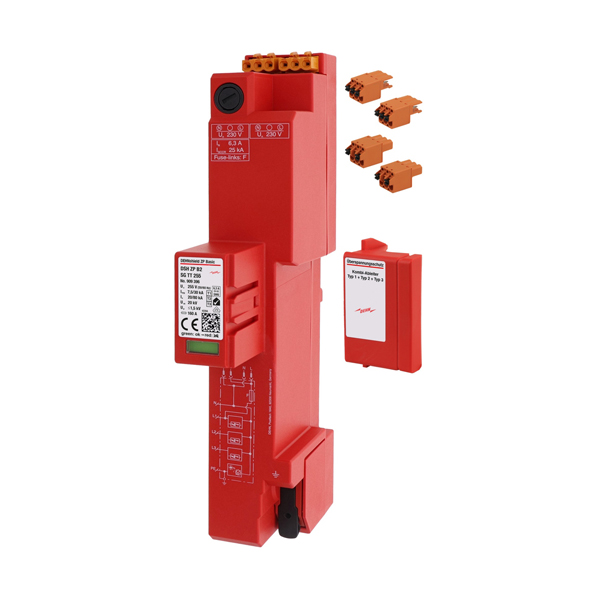

Dehn 909396 ZP B2 SG TT 255 Kombi-Ableiter DEHNshield
Blitzstrom- und Überspannungsableiter im Hauptstromversorgungssystem für TT und TN-S-Netze nach EN/IEC 61643-11. Einfache, schnelle und komplett werkzeuglose Montage durch Aufrasten auf das 40 mm-Sammelschienensystem, Ermöglicht Endgeräteschutz. Beinhaltet überstromgeschützte Spannungsversorgung für Zusatzanwendungen im RfZ und APZ nach VDE-AR-N 4100.
Zulassungen
- IEC 61643-11:2011, EN 61643-11:2012+A11:201
- VDE
Überspannungsschutz mit anderen Parametern finden Sie in der Kategorie Überspannungsschutz. Artikel für den Verteilerbau, wie FI-, FI/LS- oder LS-Schalter führen wir in der Kategorie Verteilereinbau.
Daten Dehn 909396
- Hersteller: DEHN SE + Co KG
- Hersteller-Nr.: 909 396
- EAN/GTIN: 4013364409859
- Typ: DSH ZP B2 SG TT 255
- Überspannungsschutz
- ermöglicht Endgeräteschutz
- Anwendungsgebiet Hauptverteilung
- SPD nach EN 61643-11 / ... IEC 61643-11: Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
- Typ: 4-polig
- Breite: 38mm / 2 TE
- Verteilungsnetze: TN-S, TT
- Energetisch koordinierte Schutzwirkung zum Endgerät: Typ 1+2+3 (≤ 10 m)
- Technologie: Funkenstrecken
- Gehäuseausführung: kompakt
- Maße (HxBxT): 214 x 38 x 103 mm
Elektrische Daten nach IEC
- Nennspannung AC (50/60 Hz) Un: 230 / 400 V
- Höchste Dauerspannung (AC) UC: 255 V
- Nennableitstoßstrom (8/20 μs) IN: (L-N) 20 kA / (N-PE) 80 kA
- Blitzstoßstrom (10/350 μs) Itotal: [L1+L2+L3+N-PE] 30 kA
- Blitzstoßstrom 10/350 μs) Iimp: (L-N) 7,5 kA / (N-PE) 30 kA
- Spezifische Energie Iimp (W/R): (L-N) 14,06 kJ/Ω / (N-PE) 225 kJ/Ω
- Schutzpegel UP: (L-N) ≤ 1500V (1,5kV) / (N-PE) ≤ 1500V (1,5kV) / (L-PE) ≤ 1600V (1,6kV)
- Folgestromlöschfähigkeit AC Ifi: (L-N) 25kAeff / (N-PE) 100Aeff
- Folgestrombegrenzung / Selektivität: Nichtauslösen einer 35 A gG Sicherung bis 25 kAeff (prosp.
- netzseitiger Überstromschutz (Vorsicherung) tA: max. 160A gG
- TOV-Spannung (UT) – Charakteristik: (L-N) 440 V / 120 min. – Festigkeit / (N-PE) 1200 V / 200 ms – Festigkeit
- Anzahl der Ports: 1
Mechanisch & Umgebungsbedingungen
- Betriebstemperturbereich Ta: -40 ºC bis +80 ºC
- Zulässige Luftfeuchtigkeit RH: 5 % ... 95 %
- Leiterquerschnitt (mehrdrähtig): min. 16 mm² , max 25mm²
- Leiterquerschnitt (feindrähtig): min. 16 mm² , max 25mm²
- Montageart: 40-mm-Sammelschienensysteme
- Schutzart: IP 20 (30 mit Abdeckung*)
- Gehäusematerial: Thermoplast (Brennbarkeitsklasse UL 94 V-0)
- Farbe: rot
- Funktions-/Defektanzeige: grün / rot
Im Lieferumfang enthalten* Abdeckclip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld
2 x Buchse und 2 x Stecker (ohne Anschlußleitungen) zur Verdrahtung des intelligenten Messystems nach VDE-AR 4100
