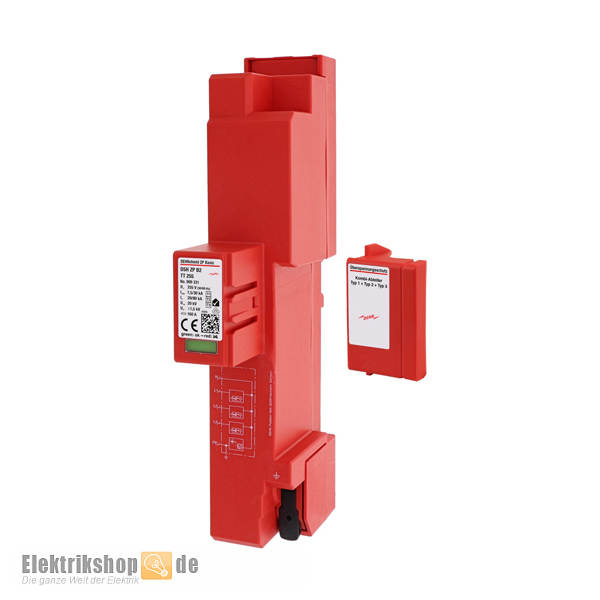

DEHNshield Kombi-Ableiter Typ 1 + Typ 2 ZP B2 TT 255 (909 331), für den Grob- und Mittelschutz. Mit optischer Überwachungsanzeige, höchste Dauerspannung 255V AC. Schmale Bauweise (2TE), Blitzstoßstrom 7,5kA (10/350μs), für Wohngebäuden ohne äußeren Blitzschutz (auch mit Freileitungseinspeisung). Basierend auf Funkenstrecken-Technologie, erfüllt die Mindestanforderung nach der DIN VDE 0100-534 für das Nennableitstoßstromvermögen In sowie das Blitzstromableitvermögen I_imp bei Freileitungseinspeisungen.

DEHNshield 909331 ZP B2 TT 255 Kombi-Ableiter DEHN

Blitzstrom- und Überspannungsableiter im Hauptstromversorgungssystem für TN-S und TT-Netze nach EN/IEC 61643-11. Einfache, schnelle und komplett werkzeuglose Montage durch Aufrasten auf das 40 mm-Sammelschienensystem, Ermöglicht Endgeräteschutz.

Zulassungen

• IEC 61643-11:2011, EN 61643-11:2012+A11:201
• VDE

Überspannungsschutz mit anderen Parametern finden Sie in der Kategorie Überspannungsschutz. Artikel für den Verteilerbau, wie FI-, FI/LS- oder LS-Schalter führen wir in der Kategorie Verteilereinbau.

Daten DEHNshield 909331

• Hersteller: DEHN SE + Co KG
• Hersteller-Nr.: 909 331
• EAN/GTIN: 4013364422728
• Typ: DSH ZP 2 TNS 255
• Überspannungsschutz
• ermöglicht Endgeräteschutz
• Anwendungsgebiet Hauptverteilung
• SPD nach EN 61643-11 / ... IEC 61643-11: Typ 1 + Typ 2 / Class I + Class II
• Typ: 4-polig
• Breite: 38mm / 2 TE
• Verteilungsnetze: TN-S, TT
• Energetisch koordinierte Schutzwirkung zum Endgerät: Typ 1+2+3 (≤ 10 m)
• Technologie: Funkenstrecken
• Gehäuseausführung: kompakt
• Maße (HxBxT): 214 x 38 x 103 mm

Elektrische Daten nach IEC

• Nennspannung AC (50/60 Hz) U_n: 230 / 400 V
• Höchste Dauerspannung (AC) U_C: 255 V
• Nennableitstoßstrom (8/20 μs) I_N: (L-N) 20 kA / (N-PE) 80 kA
• Blitzstoßstrom (10/350 μs) I_total: [L1+L2+L3+N-PE] 30 kA
• Blitzstoßstrom 10/350 μs) I_imp: (L-N) 7,5 kA / (N-PE) 30 kA
• Spezifische Energie I_imp (W/R): (L-N) 14,06 kJ/Ω / (N-PE) 225 kJ/Ω
• Schutzpegel U_P: (L-N) ≤ 1500V (1,5kV) / (N-PE) ≤ 1500V (1,5kV) / (L-PE) ≤ 1600V (1,6kV)
• Folgestromlöschfähigkeit AC I_fi: (L-N) 25kA_eff / (N-PE) 100A_eff
• Folgestrombegrenzung / Selektivität: Nichtauslösen einer 35 A gG Sicherung bis 25 kA_eff (prosp.
• netzseitiger Überstromschutz (Vorsicherung) t_A: max. 160A gG
• TOV-Spannung (U_T) – Charakteristik: (L-N) 440 V / 120 min. – Festigkeit / (N-PE) 1200 V / 200 ms – Festigkeit
• Anzahl der Ports: 1

Mechanisch & Umgebungsbedingungen

• Betriebstemperturbereich T_a: -40 ºC bis +80 ºC
• Zulässige Luftfeuchtigkeit RH: 5 % ... 95 %
• Leiterquerschnitt (mehrdrähtig): max 50 mm²
• Leiterquerschnitt (feindrähtig): min. 10 mm² , max 35mm²
• Montageart: 40-mm-Sammelschienensysteme
• Schutzart: IP 20 (30 mit Abdeckung*)
• Gehäusematerial: Thermoplast (Brennbarkeitsklasse UL 94 V-0)
• Farbe: rot
• Funktions-/Defektanzeige: grün / rot
