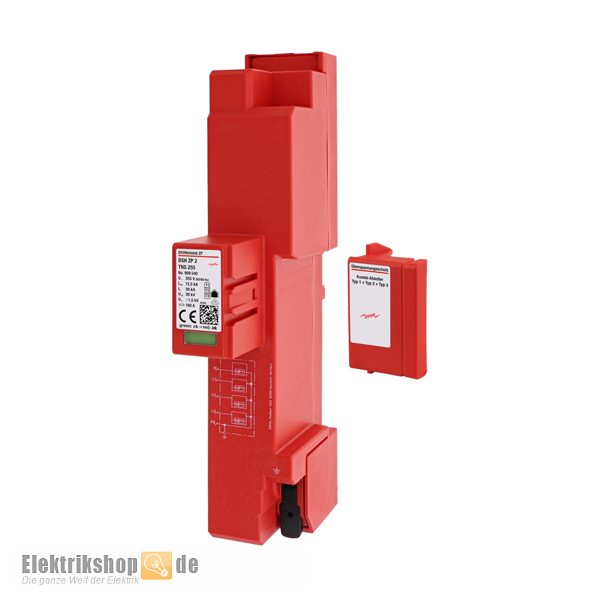

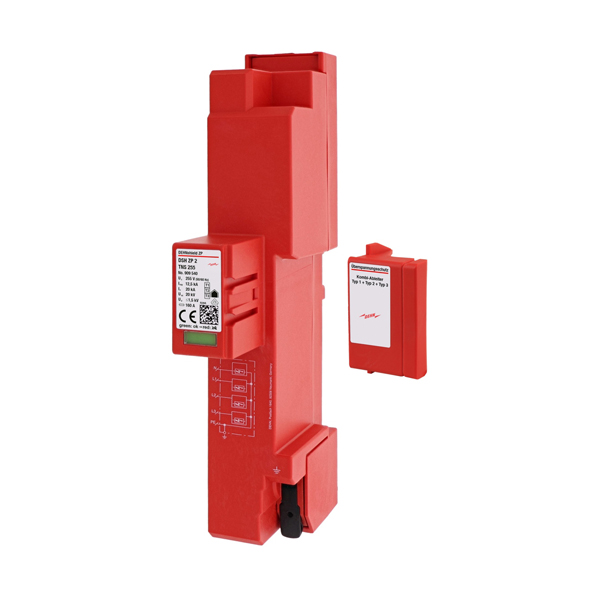

DEHNshield Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 (909 540) 12,5kA ZP 2 TNS 255, für den Grob- und Mittelschutz. Mit optischer Überwachungsanzeige, höchste Dauerspannung 255V AC. Schmale Bauweise (2TE), Blitzstoßstrom 12,5kA (10/350μs), für Wohngebäude mit äußeren Blitzschutz (auch mit Freileitungseinspeisung). Basierend auf Funkenstrecken-Technologie, erfüllt die Mindestanforderung nach der DIN VDE 0100-534 für das Nennableitstoßstromvermögen In sowie das Blitzstromableitvermögen Iimp nach Blitzschutzklasse III + IV im Wohngebäude.
Kombi-Ableiter 909540 Typ1+Typ2+Typ3 ZP 2 TNS 255 DEHNshield
Blitzstrom- und Überspannungsableiter im Hauptstromversorgungssystem für TN-S-Netze nach EN/IEC 61643-11. Einfache, schnelle und komplett werkzeuglose Montage durch Aufrasten auf das 40 mm-Sammelschienensystem, Ermöglicht Endgeräteschutz
Zulassungen
- IEC 61643-11:2011, EN 61643-11:2012+A11:201
- VDE
Überspannungsschutz mit anderen Parametern finden Sie in der Kategorie Überspannungsschutz. Artikel für den Verteilerbau, wie FI-, FI/LS- oder LS-Schalter führen wir in der Kategorie Verteilereinbau.
Daten Kombi-Ableiter 909540
- Hersteller: DEHN SE + Co KG
- Hersteller-Nr.: 909 540
- EAN/GTIN: 4013364424784
- Typ: DSH ZP 2 TNS 255
- Überspannungsschutz
- ermöglicht Endgeräteschutz
- Anwendungsgebiet Hauptverteilung
- SPD nach EN 61643-11 / ... IEC 61643-11: Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
- Typ: 4-polig
- Breite: 38mm / 2 TE
- Verteilungsnetze: TN-S
- Energetisch koordinierte Schutzwirkung zum Endgerät: Typ 1+2+3 (≤ 10 m)
- Technologie: Funkenstrecken
- Gehäuseausführung: kompakt
- Maße (HxBxT): 214 x 38 x 103 mm
Elektrische Daten nach IEC
- Nennspannung AC (50/60 Hz) Un: 230 / 400 V
- Höchste Dauerspannung (AC) UC: 255 V
- Nennableitstoßstrom (8/20 μs) IN: (L/N-PE) 20 kA / (L1+L2+L3+N-PE) 80 kA
- Blitzstoßstrom (10/350 μs) Ima: [L1+L2+L3+N-PE] 50 kA
- Blitzstoßstrom 10/350 μs) Iimp: (L, N-PE) 12,5 kA
- Schutzpegel UP: (L-PE) ≤ 1500V (1,5kV) / (N-PE) ≤ 1500V (1,5kV)
- Leerlaufspannung des Hybridgenerators UOC: 20.000 V (20kV)
- Folgestromlöschfähigkeit AC Ifi: (L-PE) 25kAeff / (N-PE) 100Aeff
- Folgestrombegrenzung / Selektivität: Nichtauslösen einer 35 A gG Sicherung bis 25 kAeff (prosp.
- netzseitiger Überstromschutz (Vorsicherung) tA: max. 160A gG
- TOV-Spannung (UT) – Charakteristik: (L-N) 440 V / 120 min. – Festigkeit / (N-PE) 1200 V / 200 ms – Festigkeit
- Anzahl der Ports: 1
Mechanisch & Umgebungsbedingungen
- Betriebstemperturbereich Ta: -40 ºC bis +80 ºC
- Zulässige Luftfeuchtigkeit RH: 5 % ... 95 %
- Leiterquerschnitt (mehrdrähtig): min. 16 mm² , max 25mm²
- Leiterquerschnitt (feindrähtig): min. 16 mm² , max 25mm²
- Montageart: 40-mm-Sammelschienensysteme
- Schutzart: IP 20 (30 mit Abdeckung*)
- Gehäusematerial: Thermoplast (Brennbarkeitsklasse UL 94 V-0)
- Farbe: rot
- Funktions-/Defektanzeige: grün / rot
* Abdeckclip nach DIN VDE 0603-1 für jedes handelsübliche Zählerfeld ist im Lieferumfang enthalten
