Bestückter vorverdrahteter und geprüfter Unterputz-Kleinverteiler Eaton 189575 bestehend aus einem 3-reihigen UP-Verteiler KLV-36UPP-F 178802 und bestückt mit Einsätzen von Eaton. Das Bundle beinhaltet 2 Fehlerstrom-Schutzschalter PXF-40/4/003-A, 16 Sicherungsautomaten PLI-B16/1 und 2 Verdrahtungsschienen EVG-3PHAS/N/8MODUL/LS sowie 1x Klemmstein HKL 5pol.

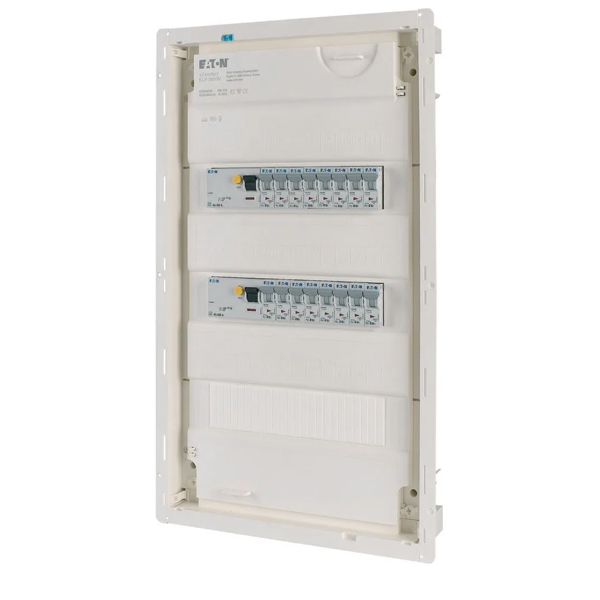

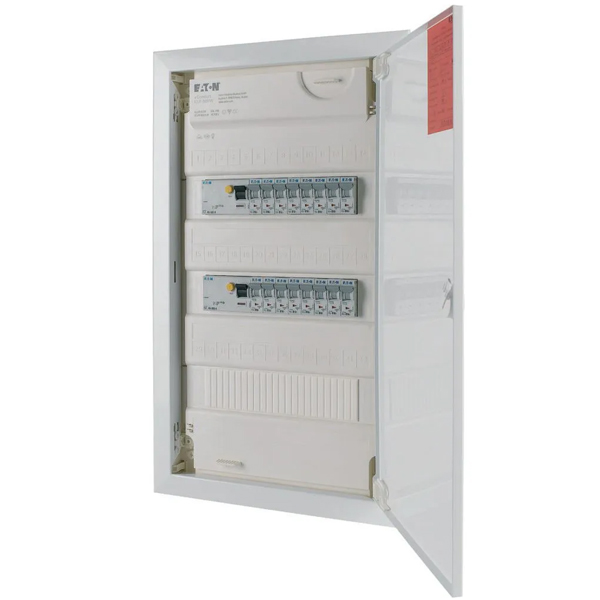

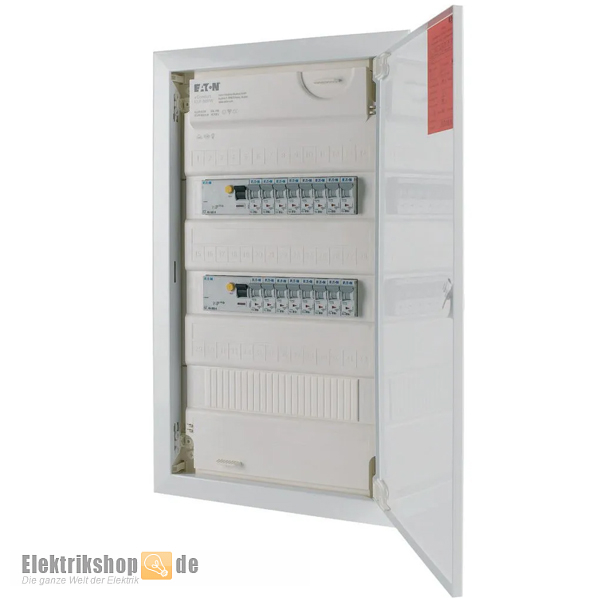

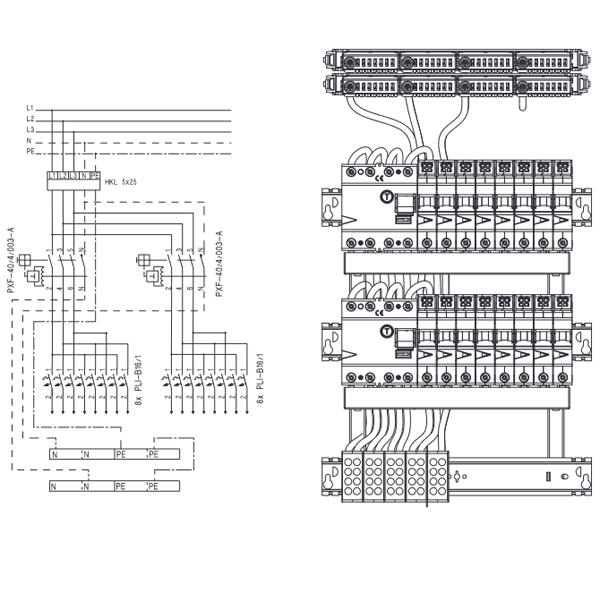

Eaton KLV-36UPP-F-2PXF-16PLI UP Verteiler bestückt und vorverdrahtet
Vorverdrahtete Elektroverteiler für die Unterputz-Installation bieten zahlreiche Vorteile. Sie sparen Zeit und reduzieren den Aufwand auf der Baustelle, da die Verkabelung bereits vorbereitet ist. Dadurch verringert sich das Risiko von Verdrahtungsfehlern, was die Sicherheit erhöht. Die Qualität der vorverdrahteten Verteiler ist meist höher, da sie unter kontrollierten Bedingungen gefertigt werden. Zudem erleichtern sie die Planung, da sie standardisierte Lösungen bieten, die den geltenden Normen entsprechen. Für Elektriker bedeutet dies eine effizientere Arbeitsweise, was Kosten senkt und Projekte schneller abschließt. Endverbraucher profitieren von einer zuverlässigen, langlebigen Installation mit klarem Überblick über die Schaltpläne und Anschlussmöglichkeiten.
Lieferumfang
- 1x Unterputz Kleinverteiler 3-reihig KLV-38UPP-F
- 2x Fehlerstromschutzschalter PXF-40/4/003-A
- 16x Leitungsschutzschalter PLI-B16/1
- 2x Verdrahtungsschiene EVG-3PHAS/N/8MODUL/LS
- 1x Klemmstein HKL 5-polig
Unterputzverteiler Eaton KLV-36UPP-F 3-reihig mit Stahlblechtür. Installationskleinverteiler aus Kunststoff in der Farbe weiß, nach IEC/EN 62208, IEC/EN 60670-24 (PD). Mit Hutschiene und N/PE-Kombisteckklemme und N-FI-Klemmenblock.

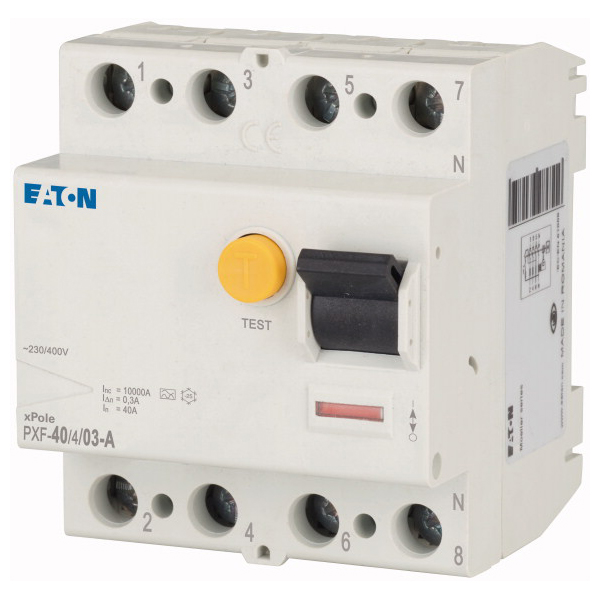

Fehlerstrom-Schutzschalter Eaton PXF-40/4/003-A 30mA/40A 4polig, Baureihe PFX, mit Prüftaste. Die vierpolige Ausführung für die zusätzliche FI-Absicherung zum Schutz vor Fehlerströmen gemäß VDE.

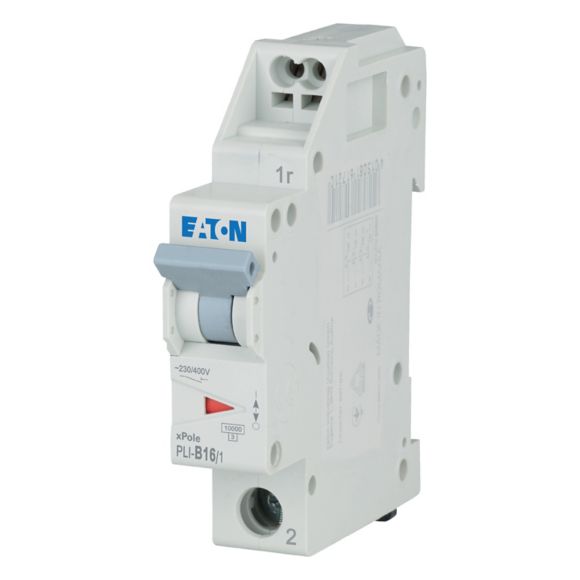

Leitungsschutzschalter Eaton PLI-B16/1 B16A PLI, 1-polig, Auslösecharakteristik: B, Bemessungsstrom Ein: 16A, Bemessungsschaltvermögen IEC/EN 60898-1: 10 kA.
Phasenschiene für FI (4-polig) und 8 Leitungsschutzschalter (8TE) in einer Reihe. Standard Gabel-Sammelschiene für kombinierte Fehlerstromschutzeinrichtung, Leistungsschalter und Fehlerstromschutzeinrichtungen.
Weitere Verteiler & Sicherungskästen finden Sie in der Kategorie Verteilungen. Das passende Zubehör für den weiteren Einbau finden Sie in der Kategorie Verteilereinbau.
Daten Eaton KLV-36UPP-F
- Hersteller: Eaton
- Hersteller-Art.-Nr.: 178802
- Typ: KLV-36UPP-F
- EAN/GTIN: 4015081741311
- Produktgruppe: Unterputz-Verteiler
- Ausführung: 3-reihig
- Platzeinheiten (PLE): 36+6
- Bemessungsbetriebsspannung Ue: 400V AC
- Bemessungsfrequenz f: 50 Hz
- IEC/EN 62208, IEC/EN 60670-24 (PD)
- Schutzart: IP 30
- Schutzklasse II, Schutzisoliert
- Stoßfestigkeit: IK05
- Wandeinbautiefe: 88 mm
- Innentiefe: 75 mm
- Maße (HxBxT): 590 x 360 x 100 mm
- Farbe Rahmen und Tür: weiß, RAL 9016
- Selbstverlöschender Kunststoff (Hitze und Feuer bis zu 850 °C, Glühdrahtprüfung in Übereinstimmung mit IEC/EN 62208)
Daten Eaton PXF-40/4/003-A
- Hersteller: Eaton
- Baureihe: PXF
- Typ-Nr.: PXF-40/4/003-A
- Hersteller-Nr.: 236776
- EAN/GTIN: 4015082367763
- Bezeichnung: Fehlerstromschutzschalter
- Fehlerstromart: Typ A
- Auslösung: unverzögert
- Sensitivität: pulsstromsensitiv
- Polzahl: 4-polig
- Montageart: Schnellbefestigung mit 2 Raststellungen auf Hutschiene
- Klemmen oben und unten: Maul/Liftklemmen
- Klemmenschutz: Berührungsschutz nach DGUV VS3, EN 50274
- Bemessungsstrom: 40 A
- Bemessungsfehlerstrom: 0,03A (30mA)
- Grenzwerte der Betriebsspannung Testkreis: 184 - 250 V AC
- Bemessungsbetriebsspannung [Ue]: 230 V AC
- Bemessungsisolationsspannung Ui: 440 V
- Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
- max. zulässige Vorsicherung Kurzschluss [gG/gL ]: 63 A
- max. zulässige Vorsicherung Überlast [gG/gL ]: 25 A
- Bemessungsschaltvermögen / Bemessungsfehlerschaltvermögen [Im / IΔm]: 500 A
- max. Vorsicherung: 25 A gL/gG
- Kurzschlussstromfestigkeit [Icn]: 10 kA
- Schaltfunktion / kurzzeitverzögert: nein
- Stoßstromfestigkeit: bedingt stoßstromfest 250 A
- Stoßstromfestigkeit: 0,25 kA
- Verschmutzungsgrad: 2
- Bemessungsfrequenz: 50 Hz
- Schaltstellungsanzeige: rot/grün
- Verriegelungsvorrichtung: ja
- Lebensdauer: elektrisch ≥ 4000 Schaltspiele
- Lebensdauer: mechanisch ≥ 20.000 Schaltspiele
- Breite in Teilungseinheiten: 4 TE
- Maße (BxHxT): 70 x 80 x 70,5 mm
- Einbautiefe: 70.5 mm
- Betriebstemperatur: -25 °C ... +55 °C (Ab 40 °C verringert sich der max. zulässige Gleichstrom um 3 % je 1 °C)
- Schutzart: IP20
- Sammelschienenmontage wahlweise oben oder unten
- Netzanschluss an beiden Seiten
- Zusatzeinrichtungen möglich: ja
- Hilfsschalter Z-HK nachträglich montierbar (nicht im Lieferumfang)
Daten Eaton PLI-B16/1
- Hersteller: Eaton
- Baureihe: PLI
- Typ-Nr.: PLI-B16/1
- Hersteller-Nr.: 101251
- EAN/GTIN: 4015081011865
- Bezeichnung: LS-Schalter / Sicherungsautomat
- Polzahl: 1-polig
- Auslösecharakteristik: B
- Bemessungsstrom: 16 A
- Spannungsart: AC
- Bemessungsbetriebsspannung (Ue): 230 V~
- Bemessungsisolationsspannung (Ui): 440 V
- Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
- Verschmutzungsgrad: 2
- Energiebegrenzungsklasse: 3
- Überspannungskategorie: 3
- Bemessungsschaltvermögen Icn nach IEC/EN 60898-1: 10 kA
- Bemessungsfrequenz: 50-60 Hz
- Mitschaltender Neutralleiter: nein
- Schaltknebelfarbe: grau
- Maße ( HxBxT): 84 x 17,5 x 75,5 mm
- Breite in Teilungseinheiten: 1
- Einbautiefe: 70,5 mm
- Umgebungstemperatur während des Betriebs: -25...75 °C
- Schutzart: IP20
- Zusatzeinrichtungen möglich: ja
Daten Eaton EVG-3PHAS/N/8MODUL/LS
- Hersteller: Eaton
- Typ: EVG-3PHAS/N/8MODUL/LS
- Hersteller-Nr.: 215660
- EAN/GTIN: 9010238140257
- Phasenschiene Euro-Vario
- Ausführung des elektrischen Anschlusses: Gabel
- Bemessungsdauerstrom Iu: 63 A
- Bemessungsstoßspannung: 4 kV
- Bedingter Bemessungskurzschlussstrom Iq: 25 kA
- max. Bemessungsbetriebsspannung Ue: 500 V
- Anzahl der Phasen: 3
- 4-polig
- 1 FI, 4-polig und 8 LS-Schalter, 1pol, 12 TE gesamt
- Länge: 210 mm
