» Eaton PXF-63/4/003-B FI-Schalter TYP B 63A 30mA 4-polig - TypB FI » Empfindlich auf alle Stromarten

Fehlerstrom-Schutzschalter Eaton PXF-63/4/003-B. FI mit Fehlerstromtyp B 63 A, 30 mA - allstromsensitiv - 4-polig. Typ B Fehlerstrom-Schutzeinrichtung mit N-Anschluss rechts, kurzzeitverzögert. Echte Kontaktstellungsanzeige plombierbar für mehr Sicherheit. Transparentes Beschriftungsschild.

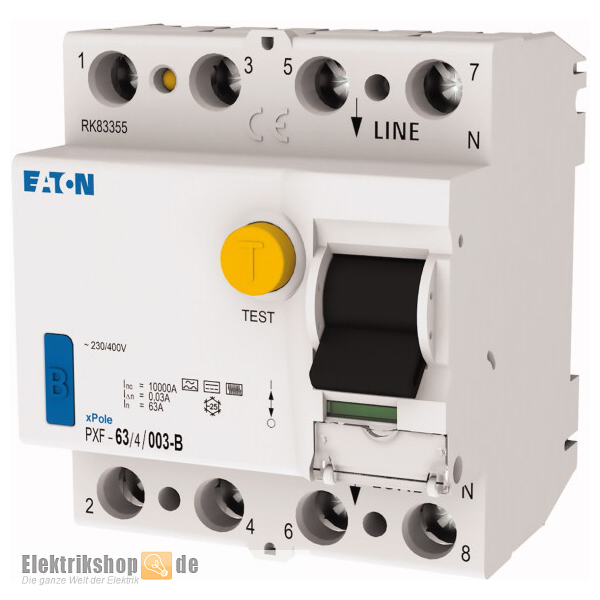

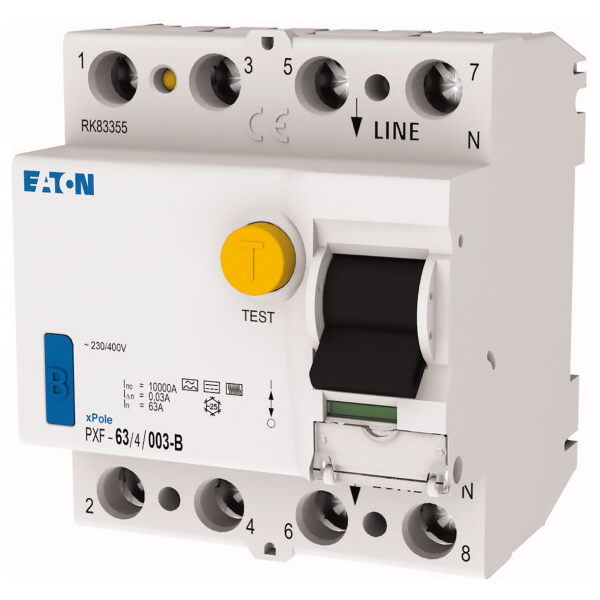

Eaton PXF-63/4/003-B FI-Schalter TYP B 63A 30mA 4-polig

Typ B FI-Schutzschalter 63A von Eaton haben einen kurzzeitverzögerten Auslöser und sind damit “Gewitterfest”. Sie sind geeignet zur Verwendung im Freien in Baustrom- und Freiluftverteiler bis -25°C. Anwendung im Wohnbereich und kommerzielle Anwendungen, gemäß IEC/EN 61008, IEC/EN 62423.

Einsatzgebiete (einige Beispiele)

• Frequenz- & Hochfrequenzumrichter
• AC-Teil der Gleichstromanlagen (Photovoltaik, USV-Anlagenmit trafolosen Wechselrichtern)
• E-Mobility Ladestationen
• Kräne (Industrie und Handwerk)
• Drehzahlgeregelte Werkzeugmaschinen (z. B. Fräs-,Schleifmaschinen, Drehbänke)

Anschlussmöglichkeit

• Position des Netzanschlusskabels: oben
• Leiterquerschnitt / eindrähtig: 1,5 bis 35 mm²
• Leiterquerschnitt / mehrdrähtig: 2 bis 16 mm²
• Materialstärke Verschienung: 0.8 - 2 mm

Weitere FI-Schalter von Eaton unterschiedlicher Ausführungen und Bemessungsströme finden Sie unter FI-Schutzschalter Eaton, passenden Sicherungsautomaten für den Verbund in der Kategorie Leitungsschutzschalter Eaton.

Daten Eaton PXF-63/4/003-B

• Hersteller: Eaton
• Hersteller-Nr.: 300302
• Typ-Nr.: PXF-63/4/003-B
• EAN/GTIN: 9010238110588
• Bezeichnung: Fehlerstromschutzschalter
• Polzahl: 4-polig
• 3P+N
• Fehlerstromart: Typ B
• Selektiv: nein
• Auslösung: kurzzeitverzögert
• N-Anschluss rechts
• Bemessungsstrom: 63A
• Auslösefehlerstrom: 0,03A (30mA)
• Montageart: Schnellbefestigung auf Hutschiene
• Klemmen oben und unten: Maul/Liftklemmen
• Klemmenschutz: Berührungsschutz nach DGUV VS3, EN 50274
• Einbaulage: beliebig
• Grenzwerte der Betriebsspannung Testkreis: 196 - 253 V AC
• Bemessungsbetriebsspannung [Ue]: 230/400 V AC
• Bemessungsisolationsspannung [Ui]: 440 V
• Bemessungsstoßspannungsfestigkeit [Uimp]: 4 kV
• max. zulässige Vorsicherung Kurzschluss [gG/gL ]: 63 A
• max. zulässige Vorsicherung Überlast [gG/gL ]: 63 A
• Bemessungsschaltvermögen / Bemessungsfehlerschaltvermögen [Im / IΔm]: 630 A
• max. Vorsicherung: 63 A gL/gG
• maximale Vorsicherung als Kurzschlussschutz: 63 A gL
• Kurzschlussstromfestigkeit [Icn]: 10 kA
• Schaltfunktion / kurzzeitverzögert: ja
• Stoßstromfestigkeit: 3 kA
• Verschmutzungsgrad: 2
• Bemessungsfrequenz [f]: 50 Hz
• Schaltstellungsanzeige: rot/grün
• Verriegelungsvorrichtung: ja
• Lebensdauer: elektrisch ≥ 4000 Schaltspiele
• Lebensdauer: mechanisch 20.000 Schaltspiele
• Breite in Teilungseinheiten: 4 TE
• Maße (BxHxT): 70 x 80 x 70 mm
• Einbautiefe: 70,5 mm
• Betriebstemperatur: -25 °C ... +50 °C (Ab 40 °C verringert sich der max. zulässige Gleichstrom um 2,2 % je 1 °C)
• Schutzart: IP40, IP54 (mit feuchtigkeitsdichtem Gehäuse)
