» Generatoranschlusskasten Mini Typ 2 GAK2x2 K'ELECTRIC für den Mittelschutz Typ 2 500650

K'ELECTRIC Mini-Generatoranschlusskästen GAK 2x2, T2 (Mittelschutz), 1100V, MC4, mit Überspannungs-Leiter Typ 2. Überspannungsableiter mit Funktions-/Defektanzeige (LED) für 2 Strings von DC-Photovoltaik-Anlagen mit Funktions-/Defektanzeige (LED).

Generatoranschlusskasten Mini Typ 2 GAK2x2 K'ELECTRIC

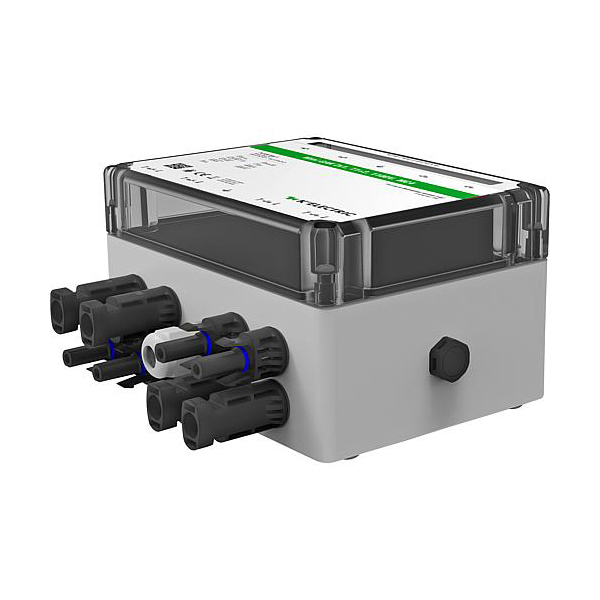

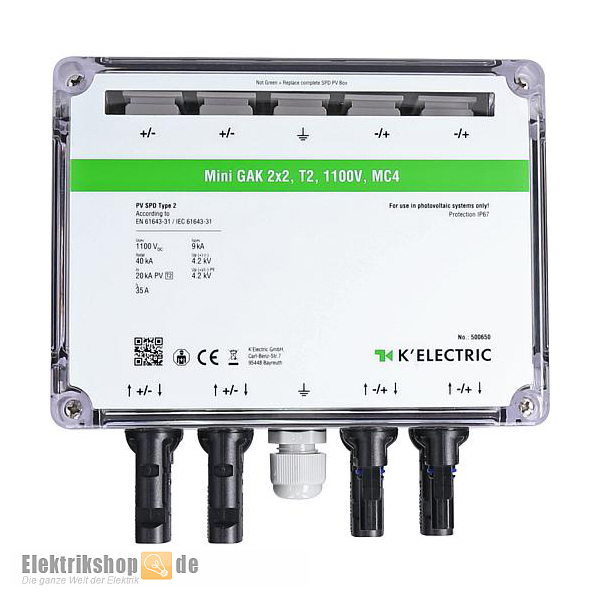

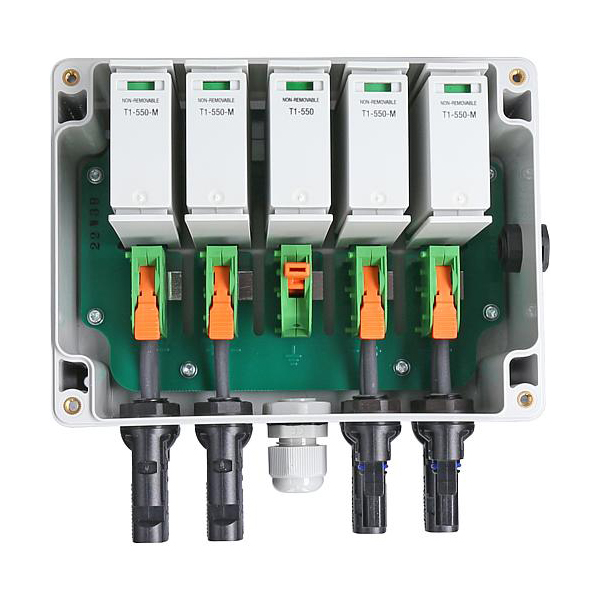

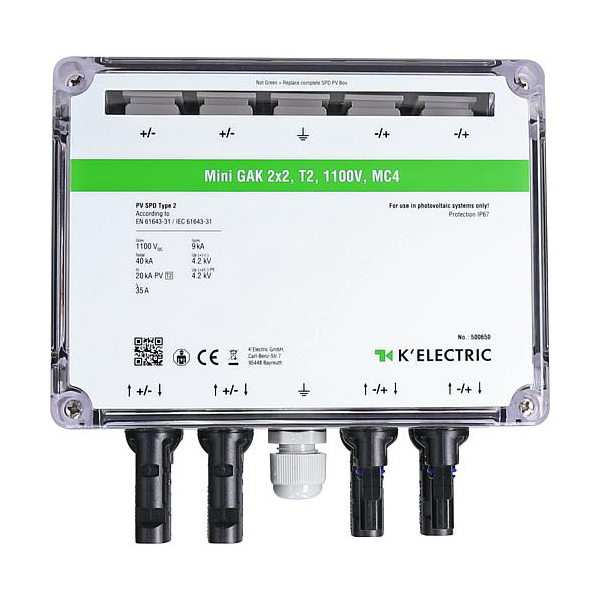

Gehäuse mit 2x T2 Ableiter 1100V DC, 4x MC4 Stecker, 4x MC4 Kupplung zum direkten Anstecken der PV-Stränge, 1x Kabeleinführung mit Verschraubung für PE (min. 4mm bis max. 8mm Kabeldurchmesser) bzw. bis 16mm², IP67.

Allgemeine Daten

• Zulassungen: EN 61643-31: 2019; IEC 61643-31: 2018; IEC 61439-2: 2020
• Geeignet für Komponenten nach: EN 61643-31: 2019; IEC 61643-31: 2018; IEC 61439-2: 2020
• Bedienung durch Laien ist zulässig gemäß: EN 61643-31: 2019; EC 61643-31: 2018; IEC 61439-2: 2020

Weiteres Zubehör wie Solar-Kabelverbinder oder Solar-Kabel finden Sie in der Kategorie Solar-Zubehör.

Daten Generatoranschlusskasten Mini Typ 2

• Hersteller: K'ELECTRIC
• Hersteller-Typ: Mini GAK2x2
• Hersteller-Nr.: 500600
• EAN/GTIN: 4251630415412
• Artikelbezeichnung: Generatoranschlusskasten
• Anwendungsgebiet: Photovoltaik-Systeme
• Maße Gehäuse: 160 x 120 (160*) x 93 mm *inkl. Solar-Kabelverbinder
• Schutzart: IP67

Elektrische Daten

• Schutzpfade: (+) - PE, (-) - PE, (+) - (-)
• Typ: Typ 2
• Gehäuseausführung: IP 67
• Höchste Dauerspannung (DC) Uo: UCPV 1100 V
• Gesamt-Blitzstoßstrom (10/350 μs) Itotal: 12,5 kA
• Gesamt-Blitzstoßstrom (8/20 μs) Itotal: 50 kA
• Nennableitstoßstrom (8/20 μs) In: 20 kA
• Bemessungsstrom (2CM) IL: 35 A
• Maximaler Ableitstoßstrom (8/20 μs) IMax: 40 kA
• Blitzstoßstrom (10/350 μs) I imp: 6,25 kA
• Spezifische Energie W/R: 9,77 kJ / Ω
• Ladung Q: 3,125 As
• Schutzpegel UP: < 4,4 kV
• Ansprechzeit tA: < 25 ns
• Kurzschlussfestigkeit ISCPV: 11 kA
• MPP 2
• Gehäusematerial Polycarbonat mit halbtransparenter Abdeckung

Mechanisch & Umgebungsbedingungen

• Betriebstemperaturbereich: Ta -40 ºC bis +85 ºC
• Zulässige Luftfeuchtigkeit RH: 5 % ... 95 %
• Einsatzhöhe über NN (max): 4000 m
• Anzugsdrehmoment Mmax: 0,5 Nm
• Montageart: Wand - Indoor/Outdoor
• Funktions-/Defektanzeige: Meldeanzeige grün / nicht grün
• Schutz gegen thermische Überlastung: ja
• Typ der Kabelzuführung: Kabelverschraubung / MC 4 Stecker
• Außendurchmesser des Leiters: (min) 4 mm (mehrdrähtig, feindrähtig)
• Außendurchmesser des Leiters: (max) 8 mm (mehrdrähtig, feindrähtig)
• Leiterquerschnitt-Erdung (Kabelverschraubung): (min) 0,2 mm² (mehrdrähtig, feindrähtig)
• Leiterquerschnitt-Erdung (Kabelverschraubung): (max) 16 mm² (mehrdrähtig, feindrähtig)
