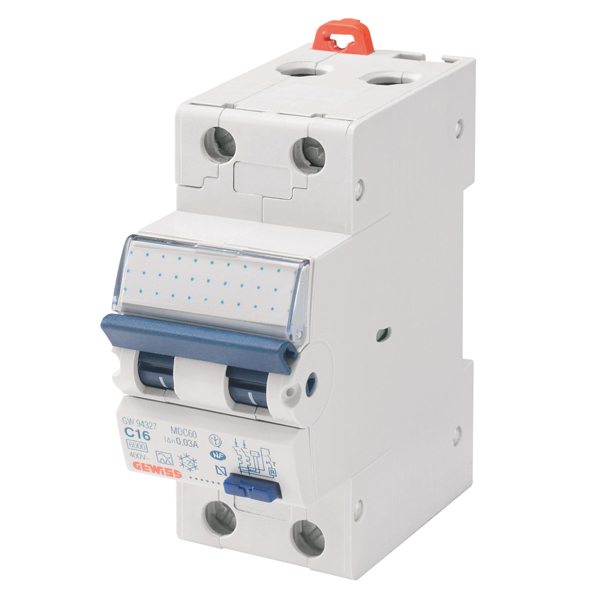

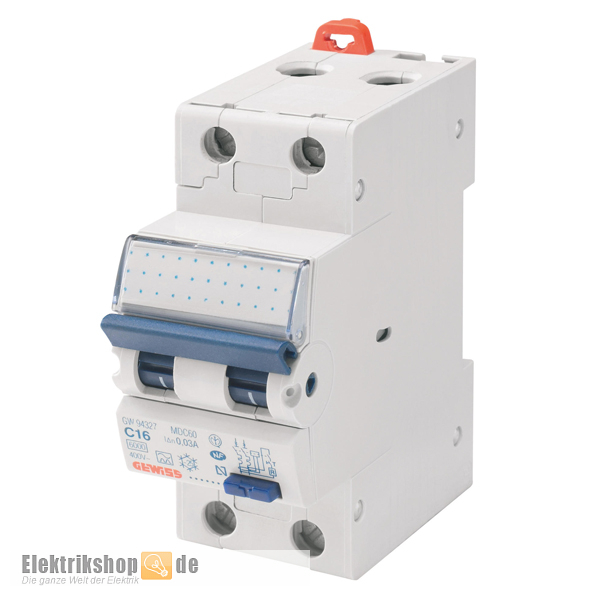

» Gewiss GW94307 C 16A 30mA FI/LS-Kombischalter · FI-LS-Schalter C-Charakteristik

Kombinierter FI-LS-Schutzschalter Gewiss GW94307 mit C-Charakteristik 16 A / 30 mA. Schaltvermögen 6kA, 1+N polig. Netzspannungsunabhaengiger Fehlerstrom-Schutzschalter mit eingebautem Überstromschutz (RCBO) nach EN61009-1 für Verteilereinbau. FI-LS von Gewiss sind geeignet zum nachträglichen Anbau von 2 Zusatzeinrichtungen und / oder Kombinationen mit Modulen zur automatischen Wiedereinschaltung (Restart). Der Schalthebel ist im aus- und eingeschalteten Zustand plombierbar bzw. mit einer Hebelsperre (nicht im Lieferumfang) für Vorhaengeschloss abschliessbar.

Gewiss GW94307 FI/LS-Kombischalter C16A 30mA

Die Baureihe 90 RCD erfüllt die Anforderungen an den Fehlerstromschutz für alle Anwendungen. Kombinierter FI-Schalter/Leitungsschutzschalter mit Fehlerstromauslöser zum Schutz von Anlagen bei Kurzschluss und Überlastung. Mit integrierter Fehlerstromanzeige und abklappbarem Beschriftungsschild.

weitere Eigenschaften

• Schalthebel ist im aus- und eingeschalteten Zustand plombierbar
• integrierter Fehlerstromanzeige
• abklappbarem Beschriftungsschild
• Anbau von 2 Zusatzeinrichtungen und / oder Kombinationen mit Modulen zur automatischen Wiedereinschaltung (Restart)

Anschlüsse

• Anschließbarer Leiterquerschnitt starre Leiter: ≥ 1x35 ; ≥ 2x16 ; ≥ 1x16 + 2x10 mm²
• Anschließbarer Leiterquerschnitt flexible Leiter: ≥ 1x35 ; ≥ 2x16 ; ≥ 1x16 + 2x10 mm²

Weitere Artikel für den Verteilereinbau finden Sie in der Kategorie Verteilereinbau, die Verteiler finden Sie in der Kategorie Verteilungen.

Daten Gewiss GW94307

• Hersteller: Gewiss
• Baureihe: 90 RCD / MDC
• Hersteller-Nr.: GW94307
• EAN/GTIN: 8011564060838
• Montage: DIN Schiene 35 mm
• Doppelter Anschluss: ja (nur unten)
• Polzahl: 1P + N
• Abschaltcharakteristik: unverzögert
• Fehlerstrom-Typ A
• Auslösecharakteristik: C
• Mitschaltender Neutralleiter: ja
• Bemessungsspannung (EN/IEC 61009-1, 61009-2-1) (Un): 230/240 V AC ~
• Grenzwerte der Betriebsspannung 196-253 V
• Bemessungsisolationsspannung (Ui): 500V
• Bemessungsfrequenz: 50/60 Hz
• Bemessungsstrom: 16 A
• Bemessungsfehlerstrom: 30 mA
• Schaltvermögen EN 61009-1 230V (Icn): 6000 A (6 kA)
• Schaltvermögen EN 60947-2 230V (Icu) 10.000 A (10 kA)
• Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
• Stoßstromfestigkeit (8/20 µs): 250 A
• Energiebegrenzungsklasse 3
• Überspannungskategorie: III
• Verschmutzungsgrad: 2
• Gerätelebensdauer: 10.000 (elektrisch); 20.000 (mechanisch)
• Fehlerstromanzeige
• blaue Test-Taste
• Umgebungstemperatur -25 °C ... 60 °C
• Breite in Teilungseinheiten: 2 TE
• Maße (HxBxT): 85 x 36 x 71,9 mm
• Einbautiefe: 71,9 mm
• Schutzart (IP): IP20
• Kompatibilität zu elektrischen Hilfsschaltern: ja
• Kompatibilität zu ReStart: ja
• Norm: IEC/EN 61009-1, IEC/EN 61009-2-1
