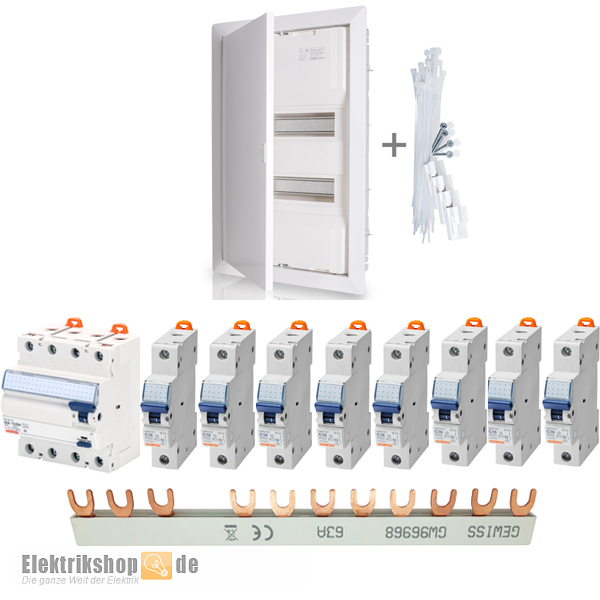

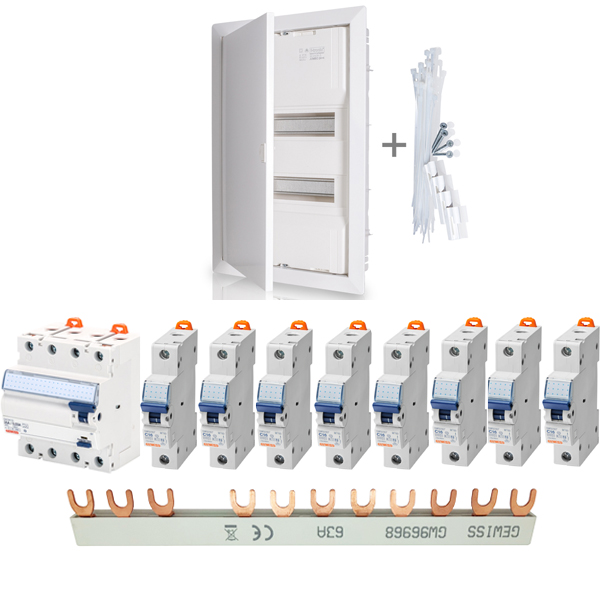

Verteiler Set Hohlwand bestehend aus einem HW Kleinverteiler JUMBO 24+4TE 2-reihig 7250017 mit Tür, von F-tronic und Einsätzen von Gewiss. Das Bundle beinhaltet 1 Fehlerstrom-Schutzschalter 40A/30mA 4-polig GWD4132, 8 Sicherungsautomaten B 16A 1-polig 6kA GW92207 und 1 Phasenschiene 3-phasig/N 10 mm² 63A GW96968. Nicht vorverdrahtet und montiert!
Hohlwand-Verteiler Set 2-reihig F-tronic · Gewiss LS

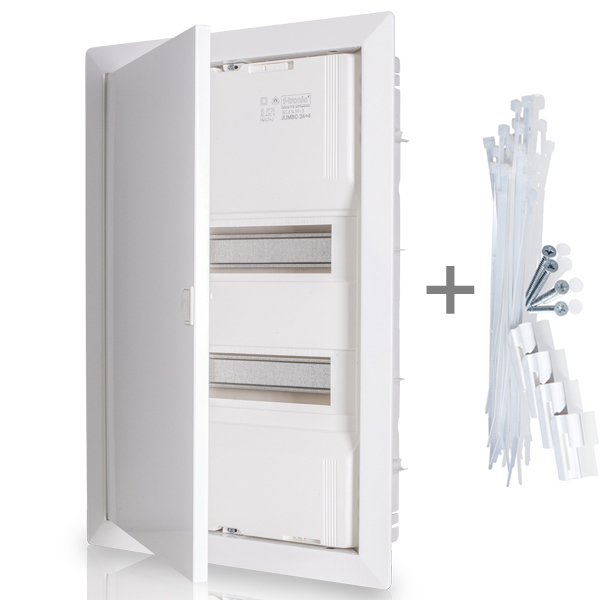

HW-Kleinverteiler JUMBO24+4 f-tronic 7250017, 2-reihig für 28 Module, inkl. PE-N-Steckklemme & Fl-Zusatzklemme. Tür mit Rahmen frontbündig mit innenliegenden handbedienbaren Scharnieren.

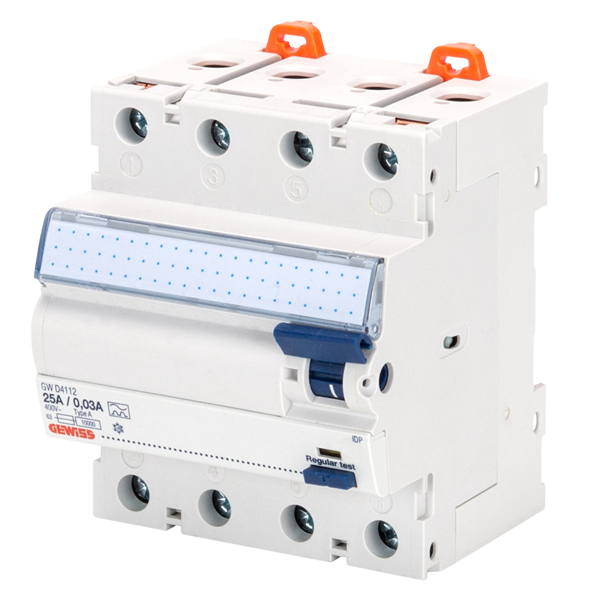

Fehlerstrom-Schutzschalter 40A 30mA GWD4132 4polig, Typ A für den Verteiler-Einbau. Standard-FI als netzspannungsunabhängiger FI-Schutzschalter (RCCB) EN61008-1.

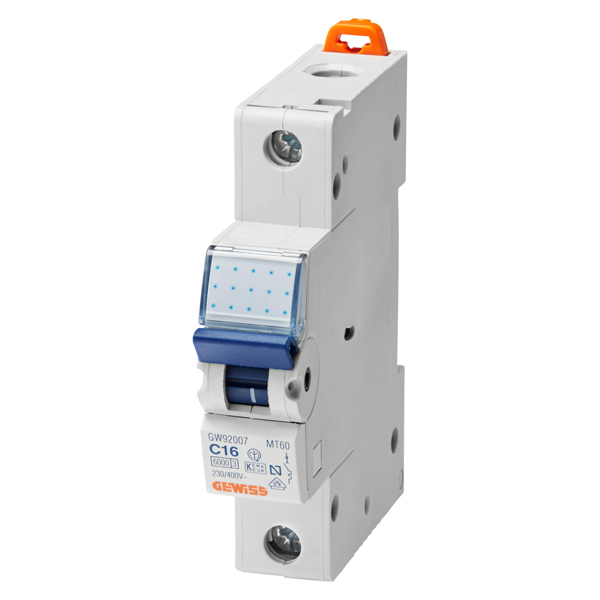

Leitungsschutzschalter Gewiss GW92207 16A 1polig, B-Charakteristik Sicherungsautomat B16 (MCB) nach EN60898-1 vom Typ MT 60.

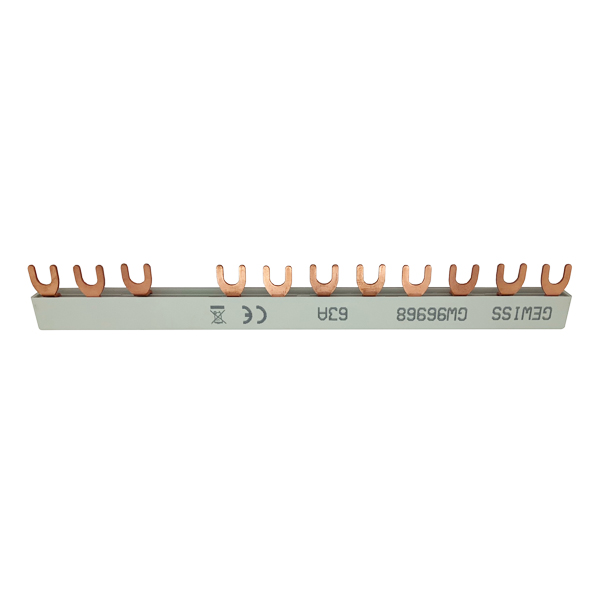

Gabelkammschiene 3-polig/N zum schnellen anschließen von 1 FI-Schalter IDP 4-polig und 8 Leitungsschutzschaltern 1-polig bzw. entsprechend Leitungsschutzschaltern 3polig. Gesamtbreite 12 TE.
Die 2. Reihe ist für Ihren Bedarf frei und kann mit weiteren Artikeln bestückt werden.
Weitere Verteiler von F-tronic oder anderer Hersteller und Bauformen finden Sie in der Kategorie Verteilungen. Das passende Zubehör für den Einbau finden Sie in der Kategorie Verteilereinbau.
Daten Verteiler Hohlwand F-tronic
- Hersteller: F-tronic
- Typ: JUMBO24+4
- Hersteller-Nr.: 7250017
- EAN/GTIN: 4034338902107
- Produktgruppe: Hohlwand Kleinverteiler
- Ausführung: 2-reihig, 24+4TE
- Montageart: Hohlwand
- Bemessungsspannung: 400V
- Bemessungsstrom: 63A
- Glühdrahtprüfung: 850°C / 30 s
- Schutzart: IP 30
- Schutklasse: II
- Verschmutzungsgrad: 2
- Anreihbar: ja
- Material Kasten: PS (Kunststoff)
- Material Abdeckung: PS (Kunststoff)
- Material Tür: Stahlblech
- Maße (HxBxT): 525 x 365 x 98 mm
- Ausschnittmaße (HxBxT): 485 x 323 x 88 mm
- Farbe: reinweiß (RAL9010)
- Normen: DIN 43871; IEC 60670-2; EN50102/A1
- VDE / CE
Daten Gewiss FI-Schutzschalter 40A/30mA
- Hersteller: Gewiss
- Hersteller-Typ: IDP
- Baureihe: 90 MCB
- Hersteller-Nr.: GWD4132
- EAN/GTIN: 8011564824294
- Bezeichnung: Fehlerstromschutzschalter
- Einspeisung: beliebig
- Schaltstellungsanzeige: ON/OFF am Schaltknebel
- Plombierbarkeit: ja
- Polzahl: 4-polig
- Neutralleiter-Position: rechts
- Bemessungsstrom (In): 40 A
- Bemessungsfehlerstrom: 30 mA
- Bemessungsspannung (Ue): 400/415 V (EN/IEC 61008-1, 61008-2-1)
- Bemessungsfrequenz: 50/60 Hz
- Bemessungsisolationsspannung (Ui): 500 V
- Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
- Überspannungskategorie: III
- Stoßstromfestigkeit (8/20 µs): 250 A
- Gerätelebensdauer: 10.000 (elektrisch); 20.000 (mechanisch)
- Bemessungsfehlerschaltvermogen (IΔm) A: 10 x In (630A min)
- Fehlerschaltvermogen (Im) A: 10 x In (630A min)
- Netzspannungsunabhängig: ja
- Verschmutzungsgrad: 2
- Feuerbeständigkeit: Glühdrahtprüfung IEC 60695-2-11 nach IEC 61008-1
- Trennungsanzeige: ja
- Breite in Teilungseinheiten: 4
- Betriebstemperatur: -25 °C ... 60 °C
- Norm: IEC/EN 61008-1, IEC/EN 61008-2-1
- Kompatibilität zu elektrischen Hilfsschaltern: ja
- Kompatibilität zu ReStart: ja
- max. Anzahl anbaubarer Hilfsschalter: 2
- Maße (BxTxH): 72 x 72 x 85 mm
- Einbautiefe: 72 mm
- Schutzart (im Verteiler): IP40
Daten Gewiss Leitungsschutzschalter
- Hersteller: Gewiss
- Hersteller-Typ: MT 60
- Baureihe: 90 MCB
- Hersteller-Nr.: GW92207
- EAN/GTIN: 8011564057654
- Bezeichnung: Leitungsschutzschalter/Sicherungsautomaten
- Einspeisung: beliebig
- Schaltstellungsanzeige: ON/OFF am Schaltknebel
- Plombierbarkeit: ja
- Bemessungsstrom: 16 A
- Polzahl: 1-polig
- Auslösecharakteristik: B
- Bemessungsbetriebsspannung (Ue): 230/400 V
- Betriebsspannung (Ue min) AC/DC: 12 V
- Bemessungsspannungg (Ue max) AC: 440 V
- Bemessungsspannungg (Ue max) DC: 220 V
- Bemessungsfrequenz: 50/60 Hz
- Schaltvermögen EN 60898 230V (Icn): 6000 A (6 kA)
- Schaltvermögen EN 60947-2 230V (Icn): 10.000 A (10 kA)
- Isolationsspannung: 500 V
- Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
- Energiebegrenzungsklassen: 3
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Gerätelebensdauer: 10.000 (elektrisch); 20.000 (mechanisch)
- Trennungsanzeige: ja
- max. Anzahl anbaubarer Hilfsschalter: 2
- anbaubare Fehlerstrom-Schutzschalter: Anbau RCD BD
- Breite in Teilungseinheiten: 1
- Maße (BxTxH): 18 x 72 x 85 mm
- Einbautiefe: 72 mm
- Schutzart Klemmen (IP): IP20
- Schutzart Vorderseite (IP): IP40
- Betriebstemperatur: -25 °C ... 60 °C
- Norm: EN 60898, EN 60947-2
Daten Gewiss FI Gabelkammschiene
- Hersteller: Gewiss
- Baureihe: 90 MCB
- Hersteller-Nr.: GW96968
- EAN/GTIN: 8011564866119
- Bezeichnung: Gabelkammschiene IDP
- Ausführung des elektrischen Anschlusses: Gabel
- Polzahl: 3/N
- Geeignet für Geräte mit N-Leiter: Ja (1x FI 4-polig)
- Bemessungsdauerstrom Iu: 63 A
- Bedingter Bemessungskurzschlussstrom Iq: 25 A
- Max. Bemessungsbetriebsspannung Ue: 400 V
- Länge: 216 mm
