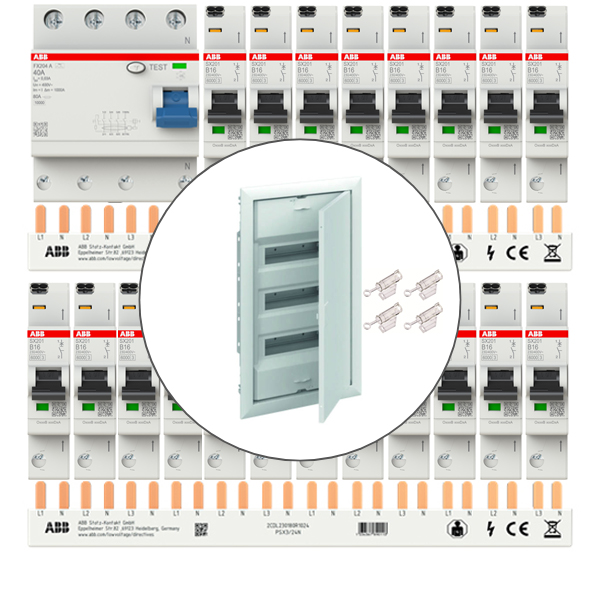

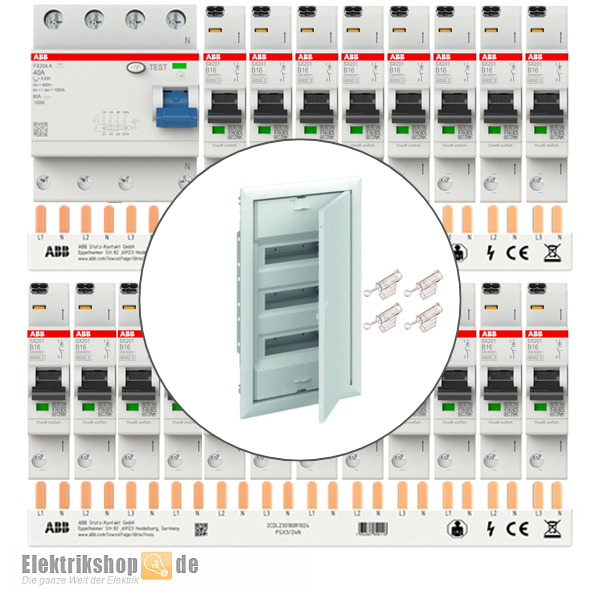

Hohhlwand-Verteiler Set bestehend aus einem Hohlwandverteiler 3-reihig mit Tür UK636N3+UZ91P4 von Striebel & John und Einsätzen von ABB Flexline. Das Bundle beinhaltet 1x Fehlerstrom-Schutzschalter FX204 A-40/0,03, 20x Sicherungsautomaten ABB SX201-B16 - 1P und 2x Phasenschiene 3P+N PSX3/24NP 3-phasig/N. Nicht vorverdrahtet und montiert!
Hohlwand-Verteiler Set 3-reihig ABB FlexLine · Striebel & John

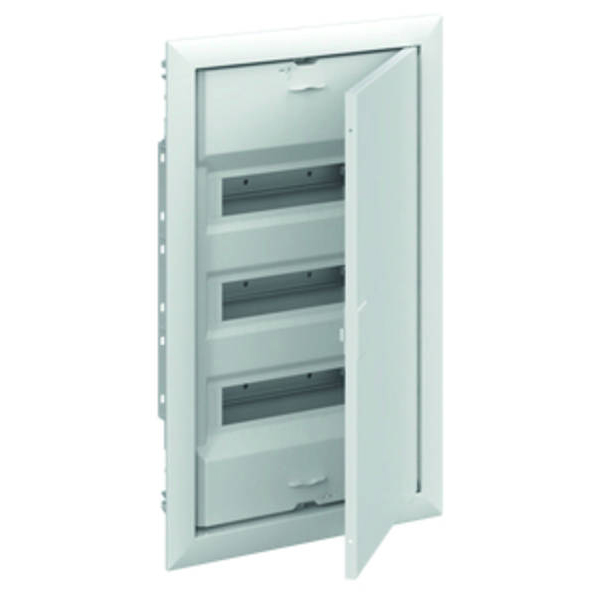

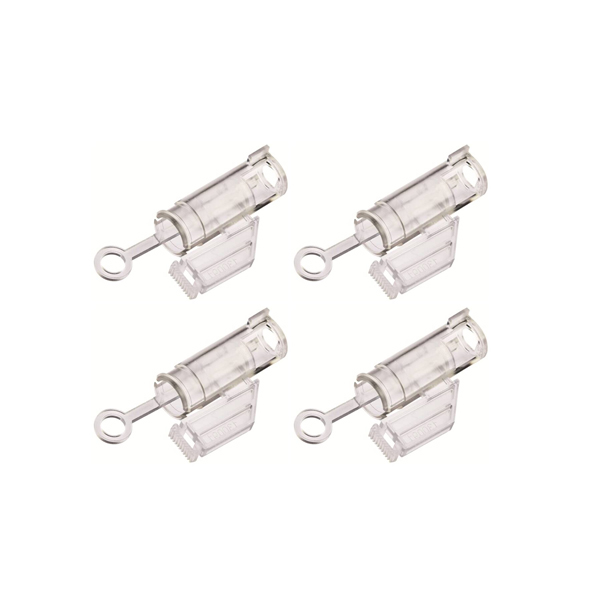

Hohlwandverteiler 3-reihig mit Tür. Ein Unterputzverteiler mit passendem Hohlwandset UZ91P4 für die Hohlwand-Installation. Mit neuen N/PE Quick-Steckklemmen und VDE-Prüfzeichen, geltende Normen: DIN 43871, DIN EN 60670-24; VDE 0606-24 für Geräte bis 63A.

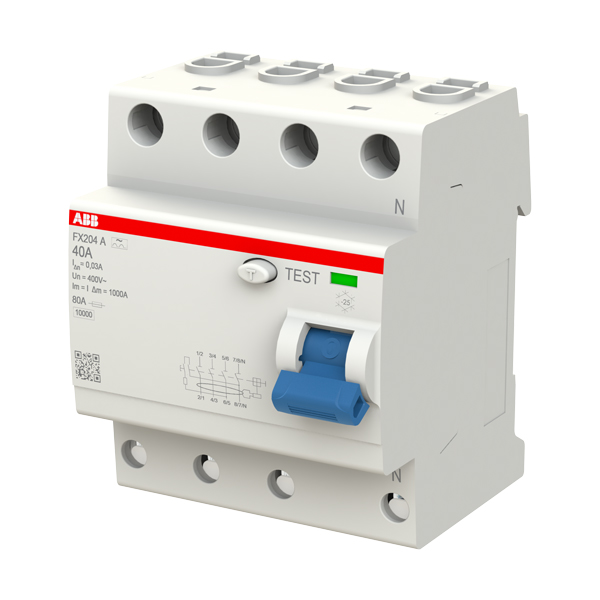

FI-Schutzschalter FlexLine ABB FX204 A-40/0,03 4P Typ A 30 mA, mit Prüftaste. Vierpolige Ausführung zur zusätzlichen FI-Absicherung zum Schutz vor Fehlerströmen gemäß VDE.

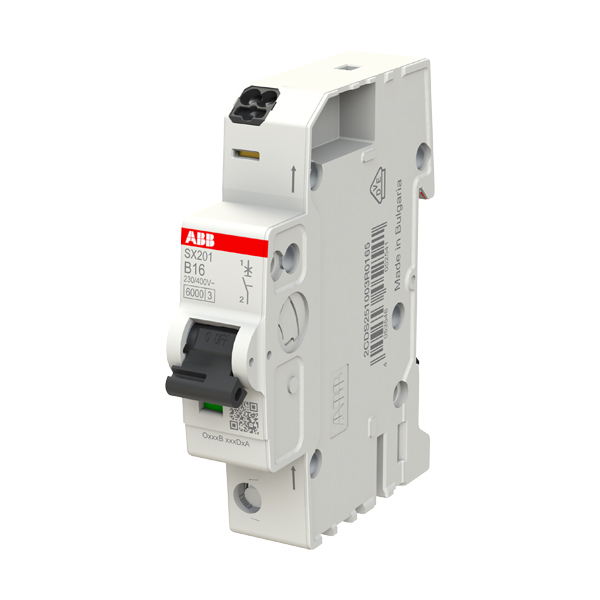

Leitungsschutzschalter FlexLine ABB SX201-B16 - 1P - B - 16 A aus der Baureihe SX200. Für den zuverlässigen Schutz gegen Überlast und Kurzschluss, mit einem Ausschaltvermögen bis zu 6 kA und einer B Auslösecharakteristik.
Verdrahtungsschiene ABB PSX3/24N 3-phasig für 4P FI-Schalter und Sicherungsautomaten aus dem System FlexLine. Die Phasenschiene kann universell verwendet werden für eine Automatenreihe mit 12 TE, mit oder ohne FI-Schalter!
Die 3. Reihe ist für Ihren Bedarf frei und kann mit weiteren Artikeln bestückt werden.
Anschlussleitungen finden Sie in der Kategorie Kabel und Leitungen. Das passende Zubehör wie FI/LS oder Ausschalter für Ihre Erweiterung finden Sie in der Kategorie Verteilereinbau.
Daten Striebel Hohlwandverteiler 3reihig
- Hersteller: Striebel & John
- Typ: UK636N3 + UZ91P4
- Hersteller-Nr. UK636N3: 2CPX031369R9999
- EAN/GTIN UK636N3: 4011617313694
- Hersteller-Nr. UZ91P4: 2CPX031434R9999
- EAN/GTIN UZ91P4: 4011617314349
- Produktgruppe: Hohlwand-Verteiler
- Ausführung: 3-reihig
- Reihenabstand der Hutprofilschienen: 125 mm
- mit VDE-Prüfzeichen, geltende Normen: DIN 43871, DIN EN 60670-24; VDE 0606-24
- Schutzart: IP 30
- Schutzklasse 2, schutzisoliert
- Stoßfestigkeitsgrad IK07
- Bemessungsstrom In: bis 63 A
- Nennmaße außen (HxBxT): 622 x 384 x 97 mm
- Nischenmaße (HxBxT): 605 x 367 x 95 mm
- nutzbare Tiefe: max. 75 mm
- Farbe: verkehrsweiß (RAL 9016)
- Platzeinheiten (PLE): 36 (42)
Daten ABB FX204A-40/0,03
- Hersteller: ABB
- Typ: FX204 A-40/0.03
- Hersteller-Nr.: 2CSF204165R1400
- EAN/GTIN: 8012542417255
- Produktreihe: FX200
- System FlexLine
- Anzahl Pole: 4
- Montageart: DIN-Schiene 35 mm nach EN 60715 (mittels Schnellbefestigung)
- Typ der Eingangsspannung: Wechselstrom
- Fehlerstromart: Typ A
- Bemessungsstrom (In): 40 A
- Bemessungsfehlerstrom: 0,03A (30mA)
- Bemessungsspannung Ur: 400 V AC
- Bemessungs-Betriebsspannung: 230 V (nach IEC 60898-1)
- Bemessungs-Isolationsspannung (UIch): 500 V
- Betriebsspannung der Prüfeinrichtung Ut: 170-254 V AC
- Bemessungsausschaltvermögen Im: 1 kA
- Bemessungsfehlerschaltvermögen I∆m: 1 kA
- Bemessungs-Stoßfestigkeit (UKobold): 4 kV
- Dielektrische Prüfspannung: 2,5 kV
- Bemessungsbedingter Kurzschlussstrom (INC): 10 kA (Sicherung gG 80 A)
- Bemessungsfrequenz: 50 Hz
- Schaltstellungsanzeige: ja - Rot-Ein / Grün-Aus
- Lebensdauer elektrisch: 10.000 Zyklen
- Lebensdauer mechanisch 20.000 Zyklen
- Position der neutralen Klemmen: rechts
- Aktuator-Typ: Knebel - blau, plombierbar in EIN-AUS-Stellung
- Prüftaste: ja
- Phasenschiene steckbar
- Überspannungskategorie: III, Trenneigenschaften
- Verschmutzungsgrad: 2
- Temperatur an der Einbaustelle: -25 °C...+55 °C
- Schutzart nach DIN EN 60529: IP20 (IP40 eingebaut im Verteiler mit Abdeckung)
- Normen: IEC/EN 61008-1; IEC/EN 61008-2-1
- Maße (BxHxT): 70 x 85 x 69 mm
- Einbautiefe: 69 mm
- Teilungseinheiten: 4 TE
Daten ABB SX201-B16
- Hersteller: ABB
- Typ: SX201-B16
- Hersteller Nr.: 2CDS251003R0165
- EAN/GTIN: 4053546052541
- Produktreihe: SX200
- System FlexLine
- Bezeichnung: Leitungsschutzschalter/Sicherungsautomat
- Einspeisung: unten
- Schaltstellungsanzeige: Rot ON / Grün OFF
- Schaltgriffmaterial: Isolierstoffgruppe II, schwarz, plombierbar
- Bemessungsstrom: 16 A
- Polzahl: 1-polig
- Auslösecharakteristik: B
- Bemessungsbetriebsspannung(nach IEC 60898-1): 230 V AC
- Betriebsspannung: min 12 V AC / 12 V DC
- Bemessungsisolationsspannung (Ui) nach IEC/EN 60664-1: 440 V
- Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV; auf 2000 m 5 kV; auf Meereshöhe 6.2 kV
- Isolationsprüfspannung 50/60 Hz, 1 min: 2 kV
- Bemessungsschaltvermögen: (AC) 6 kA
- Bemessungsfrequenz: 50 / 60 Hz
- Energiebegrenzungsklassen: 3
- Überspannungskategorie: III
- Verschmutzungsgrad: 2
- Zubehör anbaubar: nein
- Elektrische Lebensdauer: 20.000 AC Zyklen (1.000 Schaltspiele DC - 1 Zyklus 2s - ON, 13s - OFF)
- Mechanische Belastbarkeit: 20.000 Zyklen
- Breite in Teilungseinheiten: 1
- Maße (BxTxH): 17,6 x 69 x 85 mm
- Einbautiefe: 69 mm
- Betriebstemperatur: -25 ... +55 °C
- Schutzart (IP): IP20
Daten ABB PSX3/24N
- Hersteller: ABB
- Typ: PSX3/24N
- Hersteller-Nr.: 2CDL230180R1024
- EAN/GTIN: 4053546053821
- System FlexLine
- Anzahl der Phasen: 3
- Anzahl der Pole: 3+N
- Verbindungsart: Push-In
- Einbaulage: Unten
- Querschnitt: 10 mm²
- Länge: 214 mm
- Bemessungsdauerstrom Iu: 63 A
- Ausführung des elektrischen Anschlusses: Stift
- Anzahl der Pins: 24
- Bemessungs-Betriebsspannung: 400 V
- Anzahl der montierbaren Geräte: 12
- geeignet für Geräte mit N-Leiter: ja
- geeignet für Geräte mit Hilfsschalter: nein
