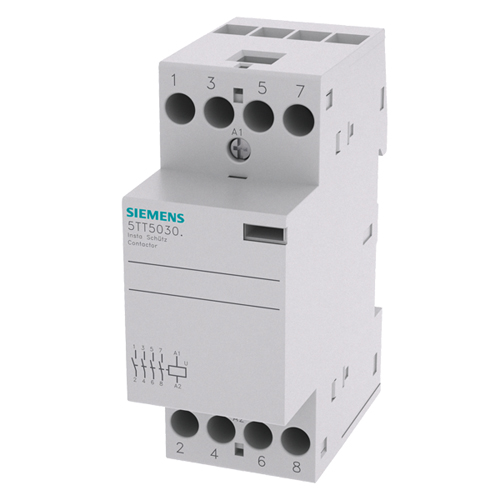

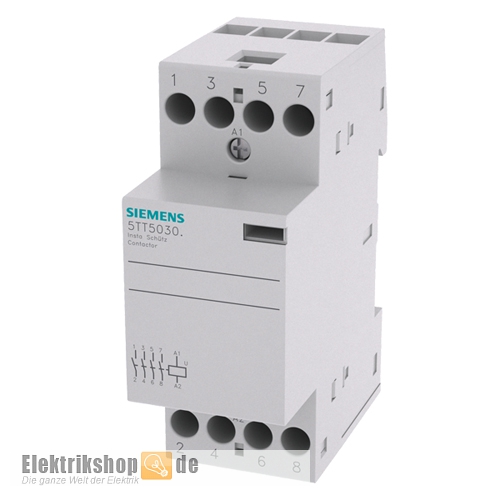

» Siemens 5TT5030-0 INSTA-Schütz 25A 4S AC 230V/400V - Standard Schütz mit Schaltstellungsanzeige 25 A

Siemens 5TT5030-0 Schütz 25A mit 4 Schließer-Kontakten und Schaltstellungsanzeige. INSTA-Schütz für Ansteuerung mit AC/DC-Steuerspannung, auch für den industriellen Einsatz geeignet. Mit praktischer Schaltstellungsanzeige zur schnellen Erkennung des Betriebszustandes. Sichere Leitungseinführung durch integrierte Leitungseinführungstrichter. Einbau- bzw. Montagehinweis: Zur Gewährleistung der Wärmeableitung sind Distanzstücke einzuplanen.

Siemens 5TT5030-0 INSTA-Schütz 25A 4S AC 230V/400V

Instaschütze sind mit einem Wechselstrom-Magnetsystem für anspruchsvolle Bedingungen ausgestattet. Einsatz in der Verteilertechnik für Motoren, Wärmepumpen, Klimatechnik und Beleuchtungstechnik.

Werden Lampenlasten an unterschiedlichen Phasen geschalten, erfolgt der Schaltvorgang mit einem Schütz. Dabei muss eine symmetrische Belastung der Phasen angestrebt werden. Vorgeschaltete Kurzschlusseinrichtungen müssen allpolig abschalten.

Anschlüsse Spulenanschluss (Schraubanschluss)

• 1 - 2,5 mm²

Anschlüsse Hauptanschluss (Schraubanschluss)

• 1,5 - 25 mm² (eindrähtig)
• 1,5 - 16 mm² (mehrdrähtig mit Aderendhülse)

Weitere Installationsschütze finden Sie in der Kategorie Schütze, erweiterte technische Informationen im Datenblatt.

Daten Siemens 5TT5030-0

• Hersteller: Siemens
• Typ: 5TT5030-0
• EAN: 4001869435053
• Produktfamilie: SENTRON
• Produkt-Bezeichnung: INSTA-Schütz

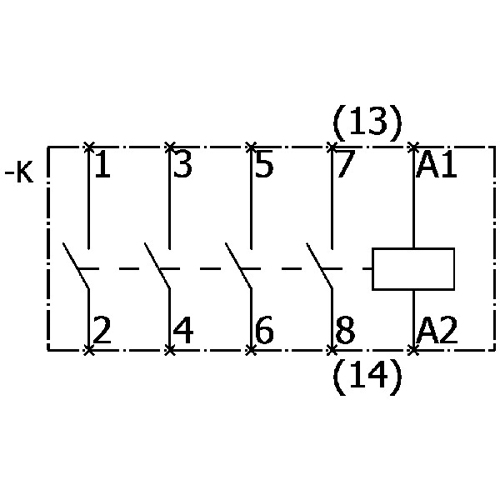

• Ausführung: 4 Schließer
• für Wechselstrom- oder Gleichstrom-Dauerbetätigung
• mit Schaltstellungsanzeige
• mit Wechselstrom-Magnetsystem
• Bemessungsbetriebsstrom Ie: 25 A
• Bemessungsbetriebsspannung Ue: 400 V
• Steuerspeisespannung Bemessungswert: 230 V
• Steuerspeisespannung Bemessungswert max: 230 V
• Steuerspeisespannung bei DC Bemessungswert: 220 V
• Bemessungsfrequenz bei AC: 50/60 Hz
• Verlustleistung Pv: 2,2 W (bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol)
• Produkterweiterung einbaubar Zusatzeinrichtungen: ja
• Mechanische Lebensdauer: 3 Mio. Schaltspiele
• Maße (HxBxT): 90 x 35 x 71 mm
• Einbautiefe: 64 mm
• Baubreite: 2 TE
• Schutzart: IP 20
• IEC 60947-4-1, IEC 60947-5-1, IEC 61095; EN 60947-4-1, EN 60947-5-1, EN 61095, VDE 0660
