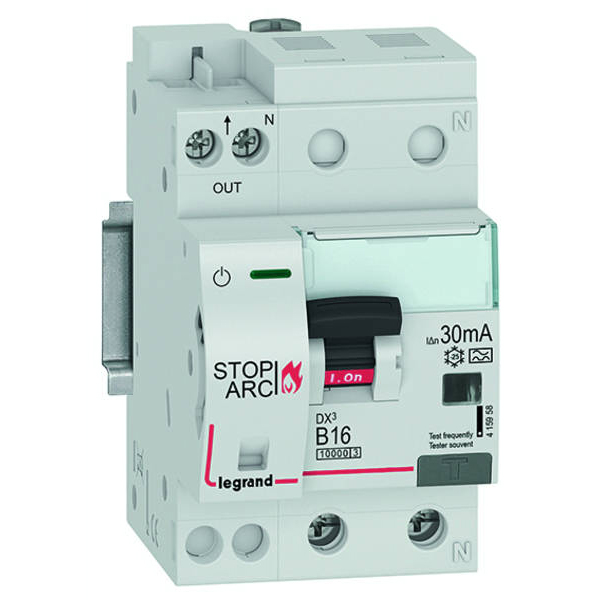

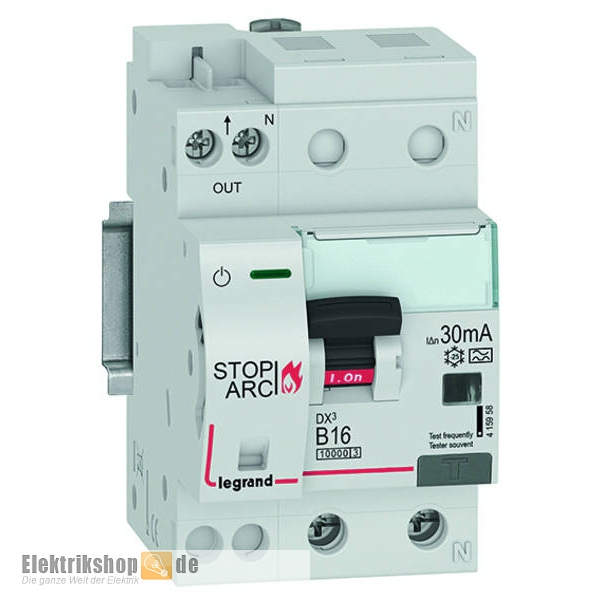

» Legrand 415958 Brandschutzschalter DX3 STOP ARC 16A FI/LS DX3 AFDD für Verteilereinbau auf Hutschiene

Legrand Brandschutzschalter 415958 DX³ 16A FI/LS 1p+NR AFDD (nach DIN VDE 0100-420) mit integriertem FI/LS-Schalter.

Legrand 415958 Brandschutzschalter 16A FI/LS

Brandschutzschalter aus der Legrand Serie DX³ dient zur Vermeidung der Brandgefahr durch serielle und parallele Fehlersichtbögen. Er überzeugt mit einer Selbstüberwachung der AFDD-Einheit mit integriertem und regelmäßigem Selbsttest.

Der neue Fehlerlichtbogen-Schutzeinrichtung AFDD vereint 3 Schutzfunktionen in einem Gerät:

• den Fehlerlichtbogenschutz (seriell und parallel) (AFDD Brandschutzschalter)
• den Kurzschluss- und Überlastschutz (Leitungsschutzschalter)
• den Fehlerstromschutz (FI-Schutzschalter)

Anschluss Klemmen unten (Einspeisung) und oben (Abgänge)

• anschließbarer Leiterquerschnitt (starr): 1...16 mm²
• anschließbarer Leiterquerschnitt (flexibel): 1...10 mm²

Brandschutzschalter von Legrand oder anderer Hersteller und weitere Verteiler-Einbaugeräte finden Sie in der Kategorie Verteilereinbau. Die dazugehörigen Verteiler für den Einbau finden Sie unter: Verteilungen.


Daten Legrand 415958

• Hersteller: Legrand
• Baureihe: DX³ STOP ARC
• Hersteller-Nr.: 415958
• EAN/GTIN: 3414971169548
• Produktgruppe: Brandschutzschalter
• Bemessungsstrom: 16 A
• Bemessungsschaltvermögen nach EN 60898-1: 10 kA
• Auslösecharakteristik: B
• Fehlerstromtyp: A
• Bemessungsspannung: 230 V AC
• Bemessungsfehlerstrom: 0,03 A
• Frequenz: 50 Hz
• Polzahl (gesamt): 2 (1P+N)
• Anschluss: Schraubklemme
• Breite in Teilungseinheiten: 3
• Montageart: DIN-Schiene (rastende Schnellbefestigung)
• Energiebegrenzungsklasse: 3
• Mitschaltender Neutralleiter: ja
• Verschmutzungsgrad nach EN 60664: 2
• Gerätelebensdauer: 20.000 Schaltspiele (mechanisch) - 4.000 Schaltspiele (elektrisch)
• Umgebungstemperatur -25 °C ... 40 °C
• Maße (HxBxT): 80 x 54 x 76 mm
• Schutzart: IP20
• LED Zustandsanzeige für das Erkennen des Betriebsstatus
• Meldeanzeige für das visuelle erkennen bei Fehlerlichtbogen-Auslösung
• mit Beschriftungsfenster
• Anbau von Hilfsgeräten möglich
