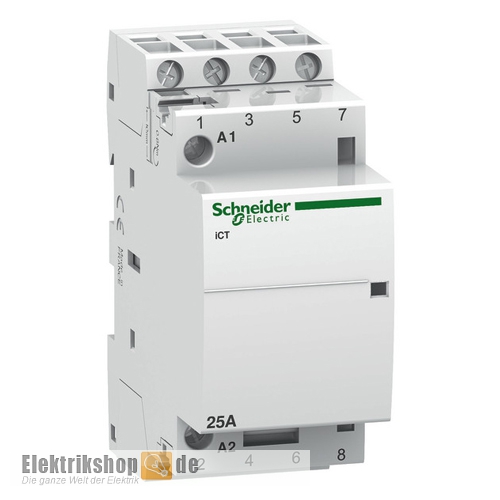

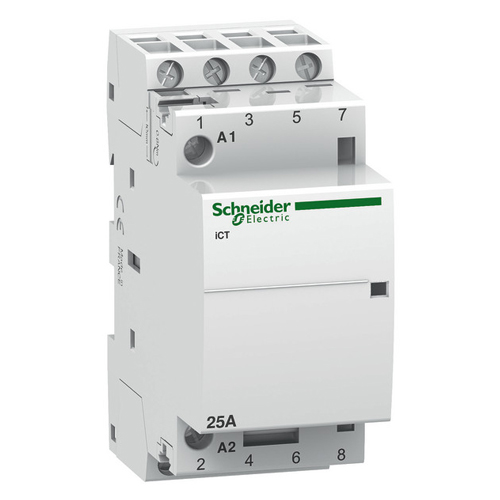

» Schneider A9C20834 Schütz 25A 4S ICT 230V Installationsschütz iCT 230 V 400V 25 A

Schneider Electric A9C20834 Installationsschütz iCT 25A 4S 220/240V 50Hz mit 4 Schließer-Kontakten und Schaltstellungsanzeige. Für die Anwendung im Schaltschrank oder Verteiler zum Reiheneinbau auf der Standard DIN-Hutschiene 35 mm. Der Anbau von Zusatzeinrichtungen ist möglich.

Schneider A9C20834 Schütz 25A 4S ICT

Der Schneider-Schütz ist zum Schalten von Motoren, Heizung oder Beleuchtungen bestens geeignet sowie Stromkreise bis 100A.

Lastarten

• max. Glühlampen: 2850 W
• max. Leuchtstofflampenlast: 1200 VA
• max. Leuchtstofflampenlast (Duo-Schaltung): 2400 VA
• max. Leuchtstofflampenlast (parallel kompensiert): 1200 VA

Anschlüsse Stromkreis (Schraubanschluss)

• Tunnelklemmen: 1 x 1…4 mm² flexibel
• Tunnelklemmen: 1 x 1,5…6 mm² fest

Anschlüsse Steuerkreis (Schraubanschluss)

• Tunnelklemmen: 2 x 1,5 mm² fest
• Tunnelklemmen: 1 x 1,5…2,5 mm² fest
• Tunnelklemmen: 2 x 1,5…2,5 mm² flexibe

Daten Schneider A9C20834

• Hersteller: Schneider Electric
• Typ: A9C20834
• EAN/GTIN: 3606480088599
• Produktserie: ICT
• Baureihe: Acti 9
• Produkttyp: INSTA-Schütz für Reiheneinbau
• Steuerungstyp: Fernsteuerung
• 4-polig
• Anzahl der Schließer: 4
• Anzahl der Öffner: 0
• Montageart: 35 mm symmetrische DIN-Schiene
• Zusatzeinrichtungen möglich: ja
• Nennbetriebsstrom Ie: 25 A AC-7A
• Nennbetriebsstrom Ie: 8,5 A AC-7B
• Netzwerkfrequenz: 50/60 Hz
• Betriebsbemessungsspannung [Ue]: 400 V AC 50 Hz
• Steuerkreisspannung [Uc]: 220 - 240 V AC 50 Hz
• max. Leistung: 1,6 W bei 400 V AC
• Bemessungsisolationsspannung [Ui]: 500 V AC 50/60 Hz
• Bemessungsstoßspannungsfestigkeit [Uimp]: 4 kV
• Taktfrequenz: 100 Schaltvorgänge/Tag
• elektrische Lebensdauer: 100000 Zyklen IEC/EN 61095 25 A 50 Hz AC-7A; 30000 Zyklen IEC/EN 61095 8,5 A 50 Hz AC-7B; 30000 Zyklen IEC/EN 61095 50 Hz AC-7C; 100000 Zyklen EN/IEC 60947-4-1 50 Hz AC-1; 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-3; 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5A; 30000 Zyklen EN/IEC 60947-4-1 50 Hz AC-5B
• Schieber für Handschaltung: nein
• Betriebstemperatur: -5...60 °C
• Maße (HxBxT): 81 x 36 x 60 mm
• Baubreite: 2 TE
• Einbautiefe: 60 mm
• Farbe: weiß
• Verschmutzungsgrad: 2
• Schutzart: IP 20
