» Überspannungableiter GTN40 7,5kA-Si K-ELECTRIC · Überspannungsschutz durch Kombiableiter

K'ELECTRIC Kombi-Ableiter Typ 1 + 2 + 3. Mit optischer Überwachungsanzeige, leckstromfrei, Ansprechzeit < 100ns höchste Dauerspannung 300V AC, max. Vorsicherung 315A. Sehr schmale Bauweise, Blitzstoßstrom 7,5kA (10/350μs), für Gebäude ohne äußeren Blitzschutz. Mit abgesichertem Spannungsabgriff für Spannungsversorgung von APZ-Feld und Zusatzraum, Bemessungsstrom 6,3A.

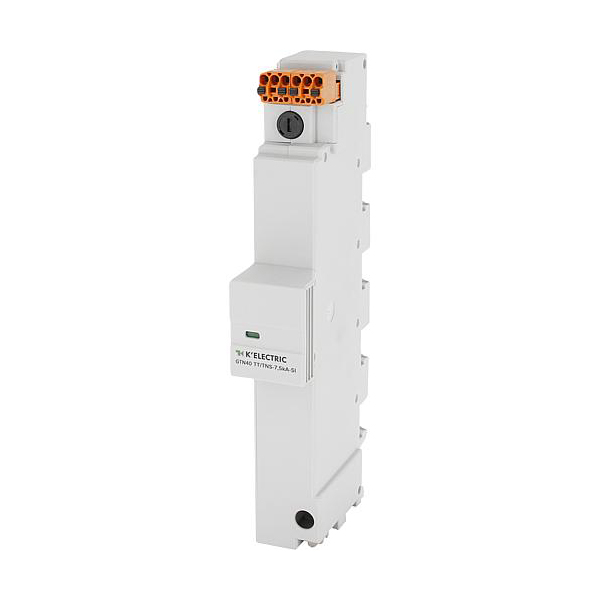

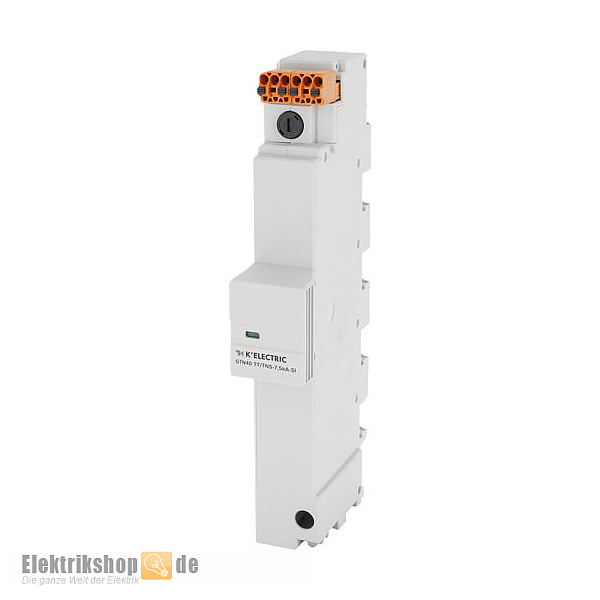

Überspannungableiter GTN40 7,5kA-Si K-ELECTRIC

Blitzstrom- und Überspannungsableiter für TT-,TN-S- und TN-C-Netze nach EN/IEC 61643-11. Ableiter auf Basis von Varistoren und Gasentladungsableiter, für Hauptstrom-Versorgungssysteme und Sammelschienen mit Schienenabstand 40mm.

Zulassungen

• IEC 61643-11:2011, EN 61643-11:2012+A11:201

Überspannungsschutz mit anderen Parametern finden Sie in der Kategorie Überspannungsschutz. Artikel für den Verteilerbau, wie FI-, FI/LS- oder LS-Schalter führen wir in der Kategorie Verteilereinbau.

Daten Überspannungsschutz GTN40

• Hersteller: K'ELECTRIC
• Hersteller-Nr.: 500132
• EAN/GTIN: 4251630415603
• Überspannungsschutz
• Anwendungsgebiet Hauptverteilung
• Typ: 4-polig
• sehr schmale Bauweise
• Breite: 36mm / 2 TE
• Verteilungsnetze: TN-S, TT
• Schutzpfade L-N, N-PE
• IEC/EN: Class I+II+III / Typ 1+2+3
• Technologie: hybrid
• Leckstromfrei: Ja
• Folgestrom: Nein
• Gehäuseausführung: kompakt
• Maße (HxBxT): 233,4 x 36 x 102,3 mm

Elektrische Daten nach IEC

• Nennspannung AC (50/60 Hz) U_o/U_n: 240 V
• Höchste Dauerspannung (AC) U_C: (L-N) UC 300 V ; (N-PE) 305 V
• Nennableitstoßstrom (8/20 μs) I_N: (L-N) 20 kA / (N-PE) 80 kA
• Maximaler Ableitstoßstrom (8/20 μs) I_n: (L-N) 40 kA / (N-PE) 100 kA
• Blitzstoßstrom pro Pol (10/350 μs) I_max: (L-N) 7,5 kA / (N-PE) 30 kA
• Spezifische Energie: (L-N) 14 kJ/Ω / (N-PE) 225 kJ/Ω
• Ladung W/R: (L-N) 3,75 As / (N-PE) 15 As
• Leerlaufspannung des Hybridgenerators mit kombinierten Stoß Q: 6000 V (6kV)
• Schutzpegel U_OC:(L-N) 1500V (1,5kV) / (N-PE) 1500V (1,5kV)
• Folgestromlöschvermögen I_fi: (N-PE) 100A
• Ansprechzeit I_fi:(L-N) < 100ns / (N-PE) < 100ns
• Überstromschutz (max) t_A: 160A gG
• Kurzschlussfestigkeit (AC): 25 kA
• TOV-Festigkeit 120min I_SSCR: (L-N) 442 V
• TOV-Festigkeit 200ms U_T (N-PE) 1200 V
• Anzahl der Ports U_T: 1
• Abgesichter Spannungsabgriff (RfZ/APZ-Feld): 6,3 A (5x20mm)

Mechanisch & Umgebungsbedingungen

• Betriebstemperturbereich T_a: -40 ºC bis +85 ºC
• Zulässige Luftfeuchtigkeit RH: 5 % ... 95 %
• Einsatzhöhe über NN: (max) 4000 m
• Anzugsdrehmoment: M_max: PH2 / 4,5Nm [39,9 Ibf·in]
• Leiterquerschnitt (starr, mehrdrähtig): max 35mm² (2 AWG)
• Leiterquerschnitt (feindrähtig): max 25mm² (4 AWG)
• Montageart: 40-mm-Sammelschienensysteme
• Schutzart: IP 20
• Gehäusematerial: Thermoplast (Brennbarkeitsklasse UL 94 V-0)
• Funktions-/Defektanzeige: Meldeanzeige grün / nicht grün
