» Verteiler Set Unterputz 2-reihig Gewiss · F-tronic Verteilung mit Sicherungen im Bundle

UP-Verteiler Set 2-reihig F-tronic / Gewiss

Diverse
Art.Nr.: OUPVS22
Lieferzeit: 1-4 Werktage
Verfügbarkeit: AMPEL_GRUEN
108,50 EUR
inkl. 19 % MwSt. zzgl. Versandkosten

  • Artikelbeschreibung

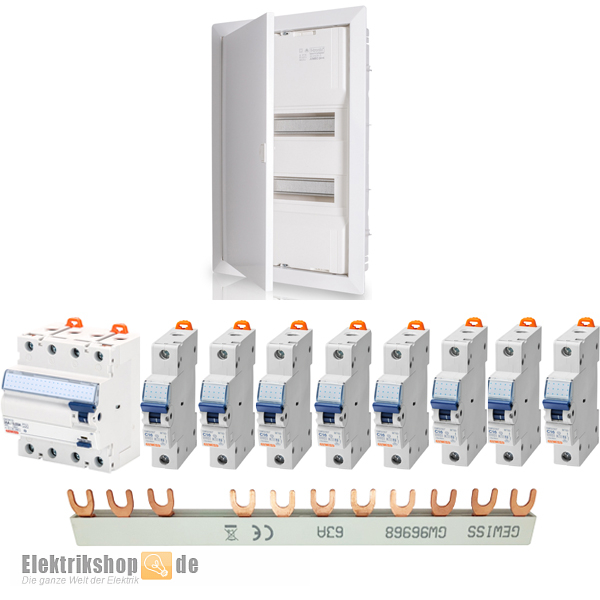

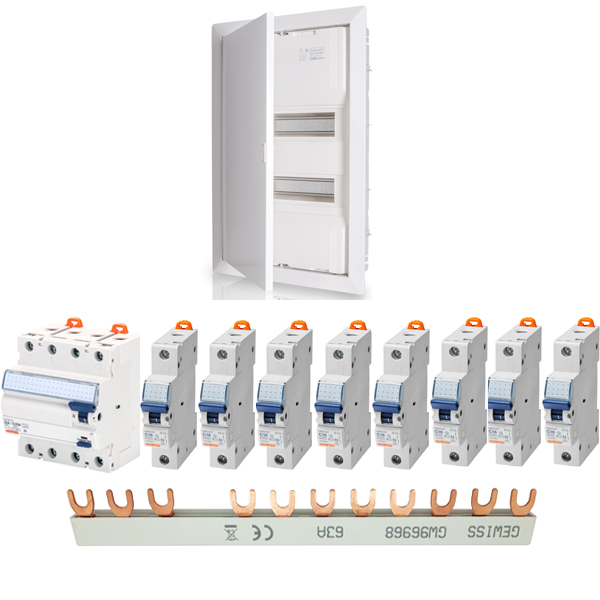

    Verteiler Set Hohlwand bestehend aus einem UP Kleinverteiler JUMBO 2-reihig 24+4TE 7250017 mit Tür, von F-tronic und Einsätzen von Gewiss. Das Bundle beinhaltet 1 Fehlerstrom-Schutzschalter 40A/30mA 4-polig GWD4132, 8 Sicherungsautomaten B 16A 1-polig 6kA GW92207 und 1 Phasenschiene 3-phasig/N 10 mm² 63A GW96968. Nicht vorverdrahtet und montiert!

    Verteiler Set Unterputz 2-reihig Gewiss · F-tronic

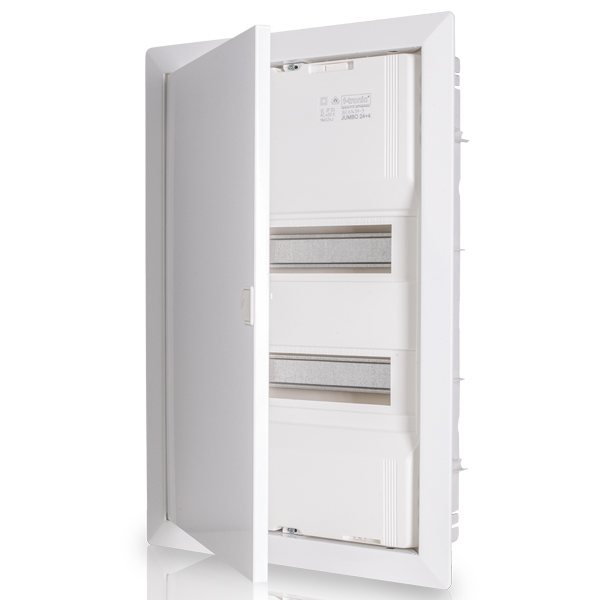

    UP-Kleinverteiler JUMBO24+4 f-tronic 7250017, 2-reihig für 28 Module, inkl. PE-N-Steckklemme  & Fl-Zusatzklemme. Tür mit Rahmen frontbündig mit innenliegenden handbedienbaren Scharnieren.

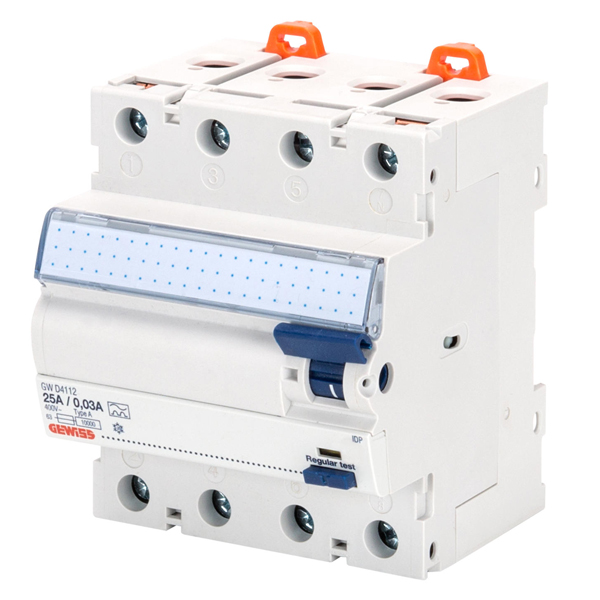

    Fehlerstrom-Schutzschalter 40A 30mA GWD4132 4polig, Typ A für den Verteiler-Einbau. Standard-FI als netzspannungsunabhängiger FI-Schutzschalter (RCCB) EN61008-1.

    Leitungsschutzschalter Gewiss GW92207 16A 1polig, B-Charakteristik Sicherungsautomat B16 (MCB) nach EN60898-1 vom Typ MT 60.

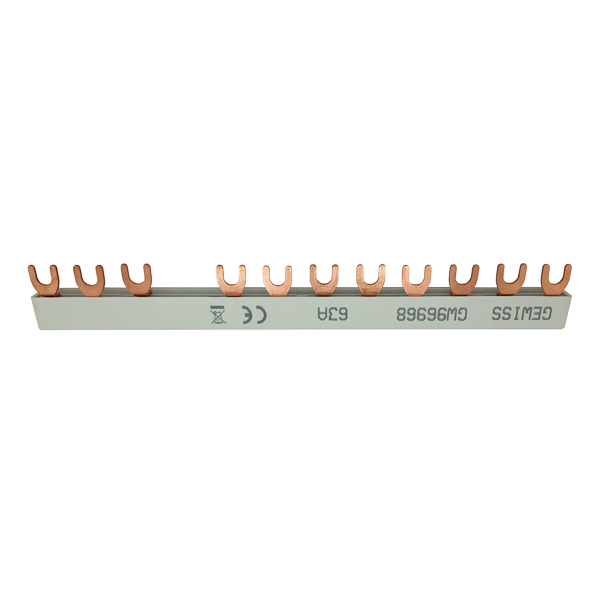

    Gabelkammschiene 3-polig/N zum schnellen anschließen von 1 FI-Schalter IDP 4-polig und 8 Leitungsschutzschaltern 1-polig bzw. entsprechend Leitungsschutzschaltern 3polig. Gesamtbreite 12 TE.

    Die 2.Reihe ist für Ihren Bedarf frei und kann mit weiteren Artikeln bestückt werden.

    Weitere Verteiler von F-tronic oder anderer Hersteller und Bauformen finden Sie in der Kategorie Verteilungen. Das passende Zubehör für den Einbau finden Sie in der Kategorie Verteilereinbau. Anschlussleitungen finden Sie in der Kategorie Kabel und Leitungen.

    Daten Verteiler UP F-tronic

    • Hersteller: F-tronic
    • Typ: JUMBO24+4
    • Hersteller-Nr.: 7250017
    • EAN/GTIN: 4034338902107
    • Produktgruppe: Unterputz Kleinverteiler
    • Ausführung: 2-reihig, 24+4TE
    • Montageart: Unterputz
    • Bemessungsspannung: 400V
    • Bemessungsstrom: 63A
    • Glühdrahtprüfung: 650°C / 30 s
    • Schutzart: IP 30
    • Schutklasse: II
    • Verschmutzungsgrad: 2
    • Anreihbar: ja
    • Material Kasten: PS (Kunststoff)
    • Material Abdeckung: PS (Kunststoff)
    • Material Tür: Stahlblech
    • Maße (HxBxT): 525 x 365 x 98 mm
    • Nischenmaß (HxBxT): 518 x 359 x 88 mm
    • Farbe: reinweiß (RAL9010)
    • Normen: DIN 43871; IEC 60670-2; EN50102/A1
    • VDE / CE

    Daten Gewiss FI-Schutzschalter 40A/30mA

    • Hersteller: Gewiss
    • Hersteller-Typ: IDP
    • Baureihe: 90 MCB
    • Hersteller-Nr.: GWD4132
    • EAN/GTIN: 8011564824294
    • Bezeichnung: Fehlerstromschutzschalter
    • Einspeisung: beliebig
    • Schaltstellungsanzeige: ON/OFF am Schaltknebel
    • Plombierbarkeit: ja
    • Polzahl: 4-polig
    • Neutralleiter-Position: rechts
    • Bemessungsstrom (In): 40 A
    • Bemessungsfehlerstrom: 30 mA
    • Bemessungsspannung (Ue): 400/415 V (EN/IEC 61008-1, 61008-2-1)
    • Bemessungsfrequenz: 50/60 Hz
    • Bemessungsisolationsspannung (Ui): 500 V
    • Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
    • Überspannungskategorie: III
    • Stoßstromfestigkeit (8/20 µs): 250 A
    • Gerätelebensdauer: 10.000 (elektrisch); 20.000 (mechanisch)
    • Bemessungsfehlerschaltvermogen (IΔm) A: 10 x In (630A min)
    • Fehlerschaltvermogen (Im) A: 10 x In (630A min)
    • Netzspannungsunabhängig: ja
    • Verschmutzungsgrad: 2
    • Feuerbeständigkeit: Glühdrahtprüfung IEC 60695-2-11 nach IEC 61008-1
    • Trennungsanzeige: ja
    • Breite in Teilungseinheiten: 4
    • Betriebstemperatur: -25 °C ... 60 °C
    • Norm: IEC/EN 61008-1, IEC/EN 61008-2-1
    • Kompatibilität zu elektrischen Hilfsschaltern: ja
    • Kompatibilität zu ReStart: ja
    • max. Anzahl anbaubarer Hilfsschalter: 2
    • Maße (BxTxH): 72 x 72 x 85 mm
    • Einbautiefe: 72 mm
    • Schutzart (im Verteiler): IP40

    Daten Gewiss Leitungsschutzschalter

    • Hersteller: Gewiss
    • Hersteller-Typ: MT 60
    • Baureihe: 90 MCB
    • Hersteller-Nr.: GW92207
    • EAN/GTIN: 8011564057654
    • Bezeichnung: Leitungsschutzschalter/Sicherungsautomaten
    • Einspeisung: beliebig
    • Schaltstellungsanzeige: ON/OFF am Schaltknebel
    • Plombierbarkeit: ja
    • Bemessungsstrom: 16 A
    • Polzahl: 1-polig
    • Auslösecharakteristik: B
    • Bemessungsbetriebsspannung (Ue): 230/400 V
    • Betriebsspannung (Ue min) AC/DC: 12 V
    • Bemessungsspannungg (Ue max) AC: 440 V
    • Bemessungsspannungg (Ue max) DC: 220 V
    • Bemessungsfrequenz: 50/60 Hz
    • Schaltvermögen EN 60898 230V (Icn): 6000 A (6 kA)
    • Schaltvermögen EN 60947-2 230V (Icn): 10.000 A (10 kA)
    • Isolationsspannung: 500 V
    • Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
    • Energiebegrenzungsklassen: 3
    • Überspannungskategorie: III
    • Verschmutzungsgrad: 2
    • Gerätelebensdauer: 10.000 (elektrisch); 20.000 (mechanisch)
    • Trennungsanzeige: ja
    • max. Anzahl anbaubarer Hilfsschalter: 2
    • anbaubare Fehlerstrom-Schutzschalter: Anbau RCD BD
    • Breite in Teilungseinheiten: 1
    • Maße (BxTxH): 18 x 72 x 85 mm
    • Einbautiefe: 72 mm
    • Schutzart Klemmen (IP): IP20
    • Schutzart Vorderseite (IP): IP40
    • Betriebstemperatur: -25 °C ... 60 °C
    • Norm: EN 60898, EN 60947-2

    Daten Gewiss FI Gabelkammschiene

    • Hersteller: Gewiss
    • Baureihe: 90 MCB
    • Hersteller-Nr.: GW96968
    • EAN/GTIN: 8011564866119
    • Bezeichnung: Gabelkammschiene IDP
    • Ausführung des elektrischen Anschlusses: Gabel
    • Polzahl: 3/N
    • Geeignet für Geräte mit N-Leiter: Ja (1x FI 4-polig)
    • Bemessungsdauerstrom Iu: 63 A
    • Bedingter Bemessungskurzschlussstrom Iq: 25 A
    • Max. Bemessungsbetriebsspannung Ue: 400 V
    • Länge: 216 mm
