» Verteiler Set Feuchtraum Aufputz 2-reihig Gewiss · F-tronic mit Sicherungen und FI-Schalter

FR-Verteiler Set 2-reihig F-tronic / Gewiss

Diverse
Art.Nr.: OFRVS22
Lieferzeit: 1-4 Werktage
Verfügbarkeit: AMPEL_GRUEN
139,00 EUR
inkl. 19 % MwSt. zzgl. Versandkosten

  • Artikelbeschreibung

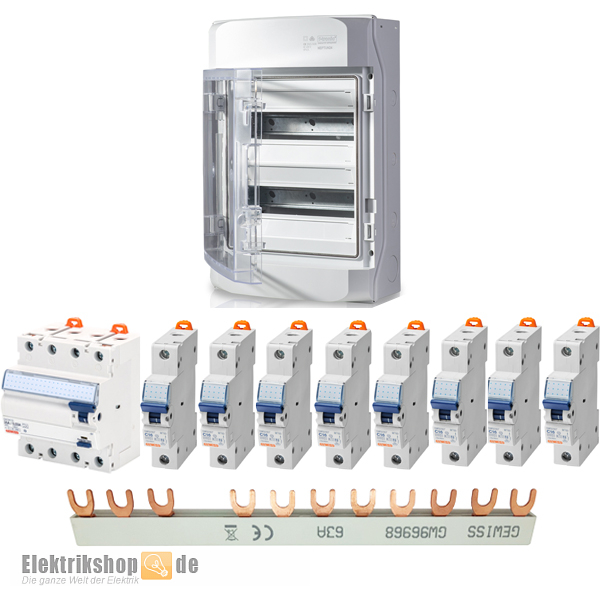

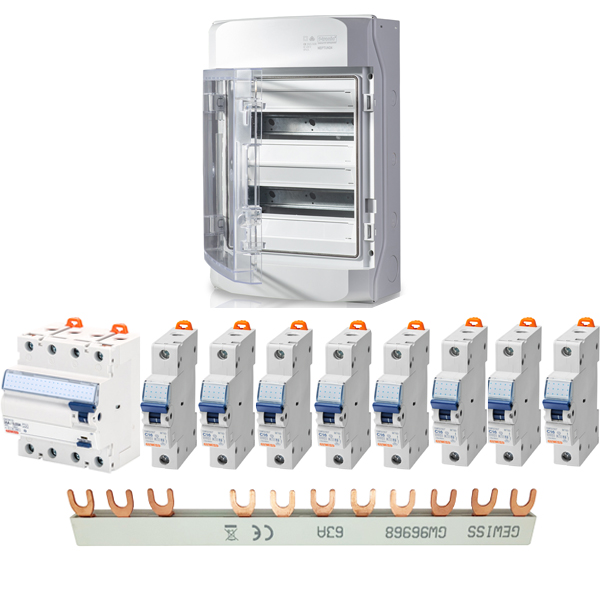

    IP65 Verteiler Set Feuchtraum AP bestehend aus einem AP Feuchtraumverteiler 2-reihig IP65 NEPTUN24 7270002, von F-tronic und Einsätzen von Gewiss. Das Bundle beinhaltet 1 Fehlerstrom-Schutzschalter 40A/30mA 4-polig GWD4132, 8 Sicherungsautomaten B 16A 1-polig 6kA GW92207 und 1 Phasenschiene 3-phasig/N 10 mm² 63A GW96968. Nicht vorverdrahtet und montiert!

    Verteiler Set Feuchtraum AP 2-reihig Gewiss · F-tronic

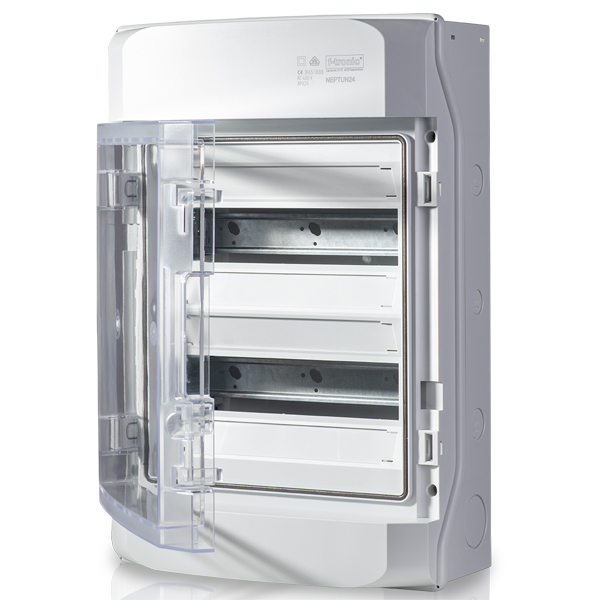

    Feuchtraumverteiler IP65 Aufputz "NEPTUN" 7270002 F-tronic für 24 Module, inkl. PE-N-Steckklemme mit je 14 Steckkontakten 1,5 bis 4 mm² und zusätzlich je 3 Schraubkontakten 2,5 bis 25 mm² (starre Leiter). Inkl. Tür

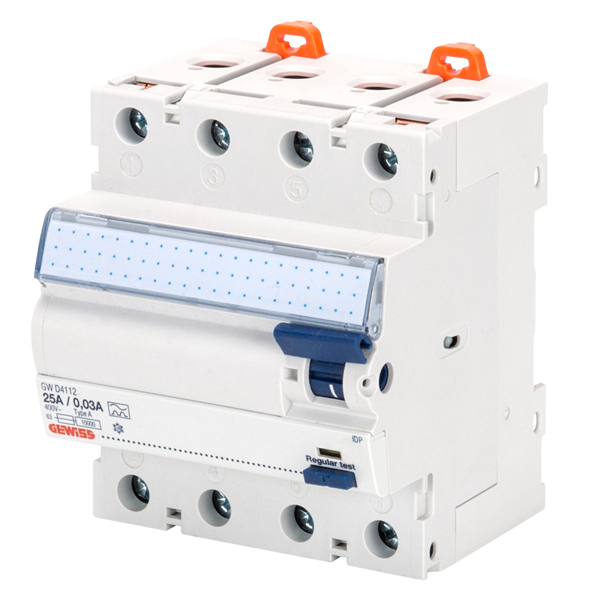

    Fehlerstrom-Schutzschalter 40A 30mA GWD4132 4polig, Typ A für den Verteiler-Einbau. Standard-FI als netzspannungsunabhängiger FI-Schutzschalter (RCCB) EN61008-1.

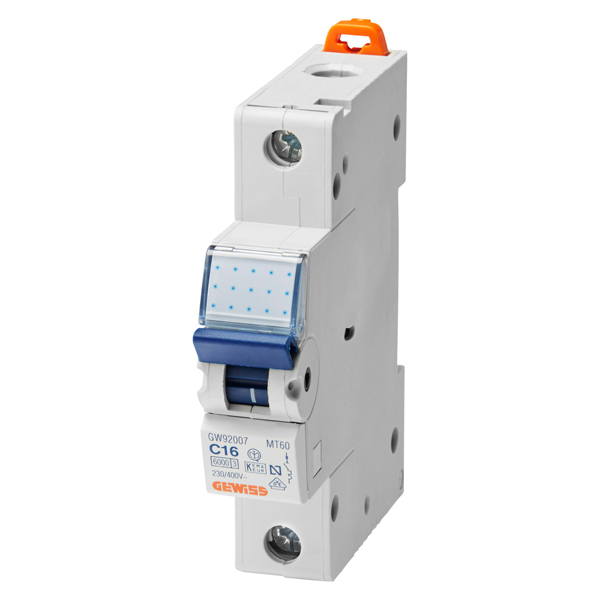

    Leitungsschutzschalter Gewiss GW92207 16A 1polig, B-Charakteristik Sicherungsautomat B16 (MCB) nach EN60898-1 vom Typ MT 60.

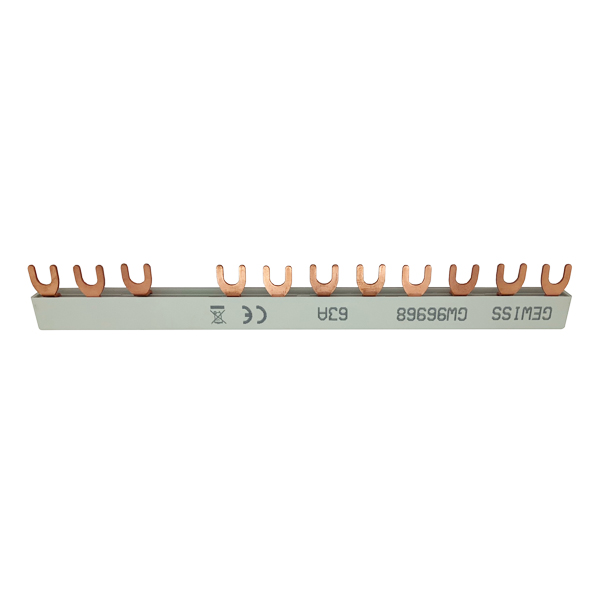

    Gabelkammschiene 3-polig/N zum schnellen anschließen von 1 FI-Schalter IDP 4-polig und 8 Leitungsschutzschaltern 1-polig bzw. entsprechend Leitungsschutzschaltern 3polig. Gesamtbreite 12 TE.

    Die 2. Reihe ist für Ihren Bedarf frei und kann mit weiteren Artikeln bestückt werden.

    Weitere Verteiler von F-tronic oder anderer Hersteller und Bauformen finden Sie in der Kategorie Verteilungen. Das passende Zubehör für den Einbau finden Sie in der Kategorie Verteilereinbau.

    Daten F-tronic Feuchtraum AP Verteiler

    • Hersteller: F-tronic
    • Typ: NEPTUN24
    • Hersteller-Nr.: 7270002
    • EAN/GTIN: 4034338930322
    • Produktgruppe: Feuchtraumverteiler
    • Ausführung: 2-reihig, 24TE
    • Montageart: Aufputz
    • Bemessungsspannung: AC 400V / AC 1000V / DC 1500V *
    • Bemessungsstrom: 63A
    • Glühdrahtprüfung: 650 °C
    • Schlagfestigkeit: IK08
    • Schutzart: IP 65
    • Verschmutzungsgrad: 3
    • Schutzklasse: II
    • halogenfrei: ja
    • Material Gehäuse: PS (Kunststoff)
    • Material Tür: PC (Polycarbonat)
    • Außenmaße (HxBxT) ohne Kabelblende: 465 x 310 x 150
    • Außenmaße (HxBxT) mit Kabelblende: 540 x 310 x 150
    • Farbe: grau
    • Normen: DIN EN 60670-1; DIN EN 60670-24; DIN 43871
    • VDE / CE
    *Bemessungsisolationsspannung von 1000V AC / 1500V DC nur anwendbar bei Verwendung der Außenbefestigungslaschen (7290197), nicht im Lieferumfang!

    Daten Gewiss FI-Schutzschalter 40A/30mA

    • Hersteller: Gewiss
    • Hersteller-Typ: IDP
    • Baureihe: 90 MCB
    • Hersteller-Nr.: GWD4132
    • EAN/GTIN: 8011564824294
    • Bezeichnung: Fehlerstromschutzschalter
    • Einspeisung: beliebig
    • Schaltstellungsanzeige: ON/OFF am Schaltknebel
    • Plombierbarkeit: ja
    • Polzahl: 4-polig
    • Neutralleiter-Position: rechts
    • Bemessungsstrom (In): 40 A
    • Bemessungsfehlerstrom: 30 mA
    • Bemessungsspannung (Ue): 400/415 V (EN/IEC 61008-1, 61008-2-1)
    • Bemessungsfrequenz: 50/60 Hz
    • Bemessungsisolationsspannung (Ui): 500 V
    • Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
    • Überspannungskategorie: III
    • Stoßstromfestigkeit (8/20 µs): 250 A
    • Gerätelebensdauer: 10.000 (elektrisch); 20.000 (mechanisch)
    • Bemessungsfehlerschaltvermogen (IΔm) A: 10 x In (630A min)
    • Fehlerschaltvermogen (Im) A: 10 x In (630A min)
    • Netzspannungsunabhängig: ja
    • Verschmutzungsgrad: 2
    • Feuerbeständigkeit: Glühdrahtprüfung IEC 60695-2-11 nach IEC 61008-1
    • Trennungsanzeige: ja
    • Breite in Teilungseinheiten: 4
    • Betriebstemperatur: -25 °C ... 60 °C
    • Norm: IEC/EN 61008-1, IEC/EN 61008-2-1
    • Kompatibilität zu elektrischen Hilfsschaltern: ja
    • Kompatibilität zu ReStart: ja
    • max. Anzahl anbaubarer Hilfsschalter: 2
    • Maße (BxTxH): 72 x 72 x 85 mm
    • Einbautiefe: 72 mm
    • Schutzart (im Verteiler): IP40

    Daten Gewiss Leitungsschutzschalter

    • Hersteller: Gewiss
    • Hersteller-Typ: MT 60
    • Baureihe: 90 MCB
    • Hersteller-Nr.: GW92207
    • EAN/GTIN: 8011564057654
    • Bezeichnung: Leitungsschutzschalter/Sicherungsautomaten
    • Einspeisung: beliebig
    • Schaltstellungsanzeige: ON/OFF am Schaltknebel
    • Plombierbarkeit: ja
    • Bemessungsstrom: 16 A
    • Polzahl: 1-polig
    • Auslösecharakteristik: B
    • Bemessungsbetriebsspannung (Ue): 230/400 V
    • Betriebsspannung (Ue min) AC/DC: 12 V
    • Bemessungsspannungg (Ue max) AC: 440 V
    • Bemessungsspannungg (Ue max) DC: 220 V
    • Bemessungsfrequenz: 50/60 Hz
    • Schaltvermögen EN 60898 230V (Icn): 6000 A (6 kA)
    • Schaltvermögen EN 60947-2 230V (Icn): 10.000 A (10 kA)
    • Isolationsspannung: 500 V
    • Bemessungsstoßspannungsfestigkeit (Uimp): 4 kV
    • Energiebegrenzungsklassen: 3
    • Überspannungskategorie: III
    • Verschmutzungsgrad: 2
    • Gerätelebensdauer: 10.000 (elektrisch); 20.000 (mechanisch)
    • Trennungsanzeige: ja
    • max. Anzahl anbaubarer Hilfsschalter: 2
    • anbaubare Fehlerstrom-Schutzschalter: Anbau RCD BD
    • Breite in Teilungseinheiten: 1
    • Maße (BxTxH): 18 x 72 x 85 mm
    • Einbautiefe: 72 mm
    • Schutzart Klemmen (IP): IP20
    • Schutzart Vorderseite (IP): IP40
    • Betriebstemperatur: -25 °C ... 60 °C
    • Norm: EN 60898, EN 60947-2

    Daten Gewiss FI Gabelkammschiene

    • Hersteller: Gewiss
    • Baureihe: 90 MCB
    • Hersteller-Nr.: GW96968
    • EAN/GTIN: 8011564866119
    • Bezeichnung: Gabelkammschiene IDP
    • Ausführung des elektrischen Anschlusses: Gabel
    • Polzahl: 3/N
    • Geeignet für Geräte mit N-Leiter: Ja (1x FI 4-polig)
    • Bemessungsdauerstrom Iu: 63 A
    • Bedingter Bemessungskurzschlussstrom Iq: 25 A
    • Max. Bemessungsbetriebsspannung Ue: 400 V
    • Länge: 216 mm
