Kabelquerschnitt berechnen – Grundlagen, Formeln und praktische Anwendung

Dazu gibt es 9 Produkte.

Die Wahl des richtigen Kabelquerschnitts ist entscheidend für sichere und effiziente Elektroinstallationen. Ein zu kleiner Querschnitt kann zu Überhitzung und Spannungsverlusten führen, während ein überdimensioniertes Kabel unnötige Kosten verursacht. Faktoren wie Stromstärke, Leitungslänge und Material spielen eine zentrale Rolle bei der Berechnung. Wer diese Aspekte versteht, kann Kabel passend zur geplanten Anwendung auswählen und Risiken wie Kabelbrand vermeiden.

Dieser Ratgeber erklärt die wichtigsten Grundlagen, Berechnungsformeln und Praxisbeispiele, um die richtige Entscheidung zu treffen – von der Hausinstallation bis zu industriellen Anwendungen.

Grundlagen des Kabelquerschnitts

Der Kabelquerschnitt ist eine der zentralen Eigenschaften von elektrischen Leitungen und beeinflusst maßgeblich die Effizienz und Sicherheit einer Elektroinstallation. Er beschreibt die Querschnittsfläche des metallischen Leiters innerhalb eines Kabels. Ein größerer Querschnitt bedeutet, dass mehr Strom durch das Kabel fließen kann, ohne dass es zu übermäßiger Erwärmung oder Spannungsverlusten kommt.

Was ist der Kabelquerschnitt und warum ist er wichtig?

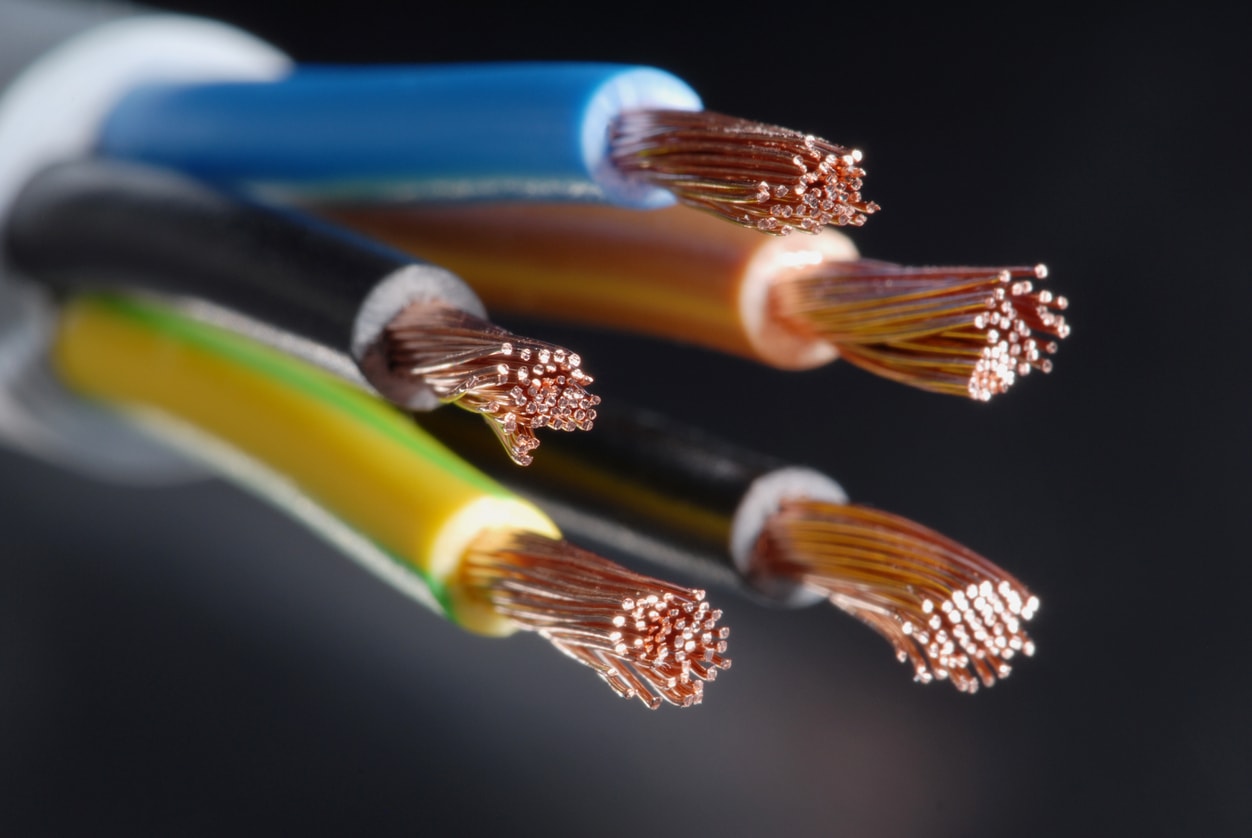

Jedes elektrische Kabel besteht aus einem oder mehreren Leitern, die aus leitfähigem Material wie Kupfer oder Aluminium bestehen. Der Querschnitt und die Kupfer-/Aluminium-Leitungslänge bestimmt, wie gut der Strom transportiert werden kann. Ein zu kleiner Leitungsquerschnitt führt zu einem höheren elektrischen Widerstand, was Wärme erzeugt und die Effizienz der Stromübertragung verringert. Umgekehrt bedeutet ein zu großer Querschnitt höhere Materialkosten und unnötig aufwendige Installationen.

Der Kabelquerschnitt ist entscheidend für:

• Die sichere Stromübertragung: Eine zu dünne Leitung kann überhitzen und im schlimmsten Fall einen Kabelbrand verursachen.

• Die Reduzierung von Energieverlusten: Durch einen angemessenen Querschnitt wird der Widerstand minimiert, sodass weniger Energie in Form von Wärme verloren geht.

• Die Einhaltung technischer Normen: Elektroinstallationen unterliegen Vorschriften, die Mindestquerschnitte für verschiedene Anwendungen festlegen.

Material: Kupfer oder Aluminium?

In der Elektrotechnik werden hauptsächlich zwei Materialien für Leiter verwendet:

• Kupfer: Der bevorzugte Werkstoff für die meisten Installationen. Kupfer besitzt eine hohe elektrische Leitfähigkeit und ermöglicht dadurch kleinere Querschnitte bei gleicher Strombelastbarkeit.

• Aluminium: Wird seltener in Gebäuden, dafür häufiger bei längeren Übertragungsleitungen eingesetzt. Da Aluminium einen höheren elektrischen Widerstand als Kupfer hat, müssen Aluminiumkabel für dieselbe Leistung einen größeren Querschnitt aufweisen.

Wie wird der Kabelquerschnitt gemessen?

nach oben ↑

Der Querschnitt eines Kabels wird üblicherweise in mm² angegeben. Er bezieht sich auf die Fläche des metallischen Leiters in einer kreisförmigen Querschnittsansicht. Typische Standardgrößen für Kabel in der Hausinstallation sind 1,5 mm² und 2,5 mm², wobei größere Querschnitte für höhere Lasten erforderlich sind.

Der Kabelquerschnitt bestimmt die Leistungsfähigkeit und Sicherheit einer elektrischen Leitung. Ein gut gewählter Querschnitt reduziert elektrische Verluste, verhindert Überhitzung und sorgt für eine zuverlässige Stromversorgung. Welche Querschnittsgröße für eine bestimmte Anwendung erforderlich ist, hängt von mehreren Faktoren ab, die in den folgenden Kapiteln näher betrachtet werden.

• Wer ein elektrisches Kabel verlegt, muss oft auch einen Lichtschalter anklemmen – dabei sind die richtigen Anschlussmethoden und Sicherheitsvorkehrungen entscheidend. Lesen Sie hier mehr dazu.

Einflussfaktoren bei der Berechnung des Kabelquerschnitts

Welche Faktoren beeinflussen die Wahl des Kabelquerschnitts? Die Wahl des richtigen Kabelquerschnitts erfordert die Berücksichtigung mehrerer technischer Faktoren. Eine falsche Dimensionierung kann zu Überhitzung, Leistungsverlusten und im schlimmsten Fall zu Kabelbränden führen.

Die wichtigsten Parameter für die Berechnung des Kabelquerschnitts sind:

• Stromstärke

• Spannung

• Leitungslänge

• Spannungsabfall

• Verlegeart

• Umgebungseinflüsse sowie

• relevante Vorschriften & Normen.

Stromstärke und Leistung – Grundlagen für die Berechnung

Die Stromstärke (Ampere, A) gibt an, wie viel elektrischer Strom durch das Kabel fließt. Sie ist einer der entscheidenden Faktoren für die Wahl des Querschnitts, da ein höherer Stromfluss mehr Wärme erzeugt. Die Stromstärke hängt direkt mit der Leistung (Watt, W) und der Spannung (Volt-Wert, V) zusammen. Diese drei Werte sind durch folgende Formel miteinander verknüpft:

• P steht für die elektrische Leistung in Watt.

• U steht für die Spannung in Volt.

• I steht für die Stromstärke in Ampere.

Je größer die angeschlossene Last ist, desto höher ist die benötigte Stromstärke und umso größer muss der Kabelquerschnitt gewählt werden. Bei einer zu geringen Dimensionierung steigt die Temperatur des Kabels an, was die Lebensdauer der Isolierung verkürzen und letztlich zu Schäden führen kann.

Spannungsabfall – Wie viel Spannung geht auf dem Weg verloren?

Ein Kabel besitzt einen elektrischen Widerstand, der dazu führt, dass ein Teil der elektrischen Spannung auf dem Weg zum Verbraucher verloren geht. Dieser Effekt wird als Spannungsabfall bezeichnet und ist umso größer, je länger das Kabel ist und je höher die durchfließende Stromstärke.

Der Spannungsabfall wird nach folgender Formel berechnet:

• Uabfall ist der Spannungsabfall in Volt.

• I ist die Stromstärke in Ampere.

• R ist der elektrische Widerstand des Kabels.

Ein zulässiger Spannungsabfall variiert je nach Anwendung, doch gängige Richtwerte sind:

• Hausinstallationen: max. 3–5 % des Nennwerts der Spannung

• Industrieanlagen: max. 1–2 %, um Effizienzverluste zu minimieren

• Niedervolt-Systeme (z. B. 12V oder 24V): geringstmöglicher Spannungsabfall, da Verluste hier besonders kritisch sind

Um den Spannungsabfall zu reduzieren, kann entweder ein größerer Querschnitt gewählt oder die Leitungslänge verkürzt werden.

Leitungslänge – Einfluss auf den Widerstand

Je höher die Kabellänge, desto größer ist ihr elektrischer Widerstand. Ein langer Kabelweg kann zu einem erheblichen Spannungsabfall führen, was die Effizienz der Stromversorgung beeinträchtigt. Besonders bei niedrigen Spannungen, wie in 12V- oder 24V-Systemen, kann dies ein entscheidender Faktor sein.

Zur Kompensation von Spannungsverlusten wird bei langen Leitungswegen ein größerer Kabelquerschnitt gewählt. In der Praxis bedeutet dies, dass ein Kabel für eine kurze Strecke möglicherweise mit 1,5 mm² auskommt, während für die gleiche Last über eine längere Strecke ein Querschnitt von 4 mm² oder mehr erforderlich sein kann.

Verlegeart – Wärmeableitung und Strombelastbarkeit

nach oben ↑

Die Art und Weise, wie ein Kabel verlegt wird, beeinflusst ebenfalls die Wahl des Querschnitts. Die Wärme, die durch den elektrischen Widerstand entsteht, muss effektiv abgeführt werden können. In der Elektrotechnik unterscheidet man folgende Verlegearten:

1. Freie Verlegung: Kabel verlaufen offen an Wänden oder in Kabeltrassen, wo sie gut gekühlt werden können.

2. Verlegung in Leerrohren: Eingeschränkte Wärmeableitung, da die Luftzirkulation geringer ist.

3. Unterputzverlegung: Kabel sind von Mauerwerk umgeben, was die Wärmeabfuhr weiter reduziert.

4. Bündelverlegung: Mehrere Kabel verlaufen parallel oder eng beieinander, was zu Wärmeaufschichtungen führt und die Strombelastbarkeit verringert.

5. Erdverlegung: In feuchtem Erdreich werden Kabel oft besser gekühlt als unter trockenen Bedingungen.

Je schlechter die Wärmeableitung, desto größer muss der Querschnitt des Kabels gewählt werden, um eine Überhitzung zu vermeiden.

Temperatur und Umgebungseinflüsse

Nicht nur die Verlegeart, sondern auch die Umgebungstemperatur hat Einfluss auf den Kabelquerschnitt. Höhere Temperaturen erhöhen den elektrischen Widerstand, was zu einem höheren Spannungsabfall führt. Kabel, die in besonders heißen Umgebungen verlegt werden – etwa auf Dachböden oder in industriellen Anlagen –, müssen daher mit einem größeren Querschnitt ausgelegt werden.

Ein weiterer Faktor sind chemische und mechanische Belastungen. In Industrieanlagen, Außenbereichen oder chemisch aggressiven Umgebungen müssen Kabel zusätzlich widerstandsfähig sein. Hier spielen spezielle Isolationsmaterialien eine Rolle, die vor Feuchtigkeit, Öl oder mechanischer Beanspruchung schützen.

Normen und Vorschriften – Sicherheit geht vor

Die Berechnung des Kabelquerschnitts unterliegt gesetzlichen Vorgaben und technischen Normen. Diese sollen sicherstellen, dass Kabel nicht überlastet werden und alle Sicherheitsstandards eingehalten werden. In Deutschland sind insbesondere folgende Vorschriften relevant:

Diese Normen enthalten Richtwerte für den maximal zulässigen Spannungsabfall, die empfohlene Verlegeart sowie Mindestquerschnitte für bestimmte Anwendungen. Eine korrekte Berechnung und die Einhaltung dieser Vorgaben sind essenziell für die Betriebssicherheit elektrischer Anlagen.

Formeln zur Berechnung des Kabelquerschnitts

Die richtige Dimensionierung eines Kabelquerschnitts ist entscheidend für eine sichere und effiziente Elektroinstallation. Dabei spielen mehrere physikalische Faktoren eine Rolle, darunter die Stromstärke, die Leitungslänge, der elektrische Widerstand des Kabelmaterials sowie der zulässige Spannungsabfall. Die Berechnung erfolgt mithilfe bewährter Formeln, die unterschiedliche Betriebsarten – Gleichstrom, Wechselstrom und Drehstrom – berücksichtigen.

1. Grundformel für Gleichstrom (Basisbetrachtung)

Bei der Berechnung des Kabelquerschnitts für Gleichstromsysteme ist es essenziell, den gesamten Stromweg – also Hin- und Rückleiter – zu berücksichtigen. Wird L als einseitige Leitungslänge (in Metern) definiert, muss daher ein Faktor 2 in die Berechnung einbezogen werden. Die Grundformel lautet:

Definition der Variablen:

• A: Kabelquerschnitt in Quadratmillimetern (mm²)

• I: Stromstärke in Ampere (A)

• L: Einseitige Leitungslänge in Metern (m)

• ρ: spezifischer Materialwiderstand in Ohm·mm²/m
  (Beispiele: Kupfer ca. 0,0178 Ω·mm²/m, Aluminium ca. 0,0282 Ω·mm²/m)

• Umax: maximal zulässiger Spannungsabfall in Volt (V)

Erklärung:

Diese Formel gibt an, welcher Kabelquerschnitt benötigt wird, um einen vorgegebenen maximalen Spannungsabfall nicht zu überschreiten. Der Faktor 2 stellt sicher, dass sowohl der Hin- als auch der Rückweg des Stromkreises in die Berechnung einfließen. Ein zu kleiner Querschnitt führt zu einem erhöhten Widerstand, was wiederum zu einem größeren Spannungsabfall und einer potenziellen Überhitzung des Kabels führen kann.

Beispielrechnung:

Angenommen, ein Stromkreis führt einen Strom von I=16 A über eine einseitige Leitungslänge von L=20 m. Der zulässige Spannungsabfall sei Umax=6,9 V (etwa 3 % von 230 V) und das verwendete Material ist Kupfer mit ρ=0,0178 Ω⋅mm2/m. Dann berechnet sich der erforderliche Kabelquerschnitt wie folgt:

Da dieser Wert nur den theoretisch benötigten Querschnitt darstellt, wird in der Praxis häufig ein Standardkabel mit einem höheren Querschnitt (z. B. 2,5 mm²) gewählt, um zusätzliche Sicherheitsmargen und weitere Einflussfaktoren, wie Umgebungstemperatur oder Verlegeart, zu berücksichtigen.

Diese Grundformel bildet die Basis für die Dimensionierung von Kabeln in Gleichstromsystemen und ist ein wesentlicher Schritt, um eine sichere und effiziente Stromübertragung zu gewährleisten.

2. Berechnung des Spannungsabfalls

nach oben ↑

Der Spannungsabfall gibt an, wie viel Spannung auf dem Weg durch ein Kabel aufgrund des elektrischen Widerstands verloren geht. Dieser Parameter ist essenziell, um sicherzustellen, dass am Verbraucher noch ausreichend Spannung anliegt. Die Berechnung erfolgt grundsätzlich mit dem ohmschen Gesetz, das den Zusammenhang zwischen Strom, Widerstand und Spannung beschreibt.

Grundlage: Das ohmsche Gesetz

Das ohmsche Gesetz lautet:

wobei

• Uabfall den Spannungsabfall in Volt (V) darstellt,

• I die Stromstärke in Ampere (A) und

• R den elektrischen Widerstand in Ohm (Ω).

Berechnung des Widerstands eines Kabels

Der elektrische Widerstand eines Kabels hängt vom Material, der Länge und dem Querschnitt des Leiters ab. Für die Berechnung des Widerstands RRR wird häufig folgende Formel verwendet:

Hierbei gilt:

• L ist die einseitige Leitungslänge in Metern (m). Der Faktor 2 berücksichtigt den gesamten Stromweg (Hin- und Rückleiter).

• ρ ist der spezifische Materialwiderstand in Ohm·mm²/m (zum Beispiel ca. 0,0178 Ω·mm²/m für Kupfer oder 0,0282 Ω·mm²/m für Aluminium).

• A ist der Kabelquerschnitt in Quadratmillimetern (mm²).

Zusammenspiel von Strom, Widerstand und Spannungsabfall

Setzt man den Ausdruck für den Widerstand in das ohmsche Gesetz ein, erhält man:

Diese Formel zeigt, dass der Spannungsabfall direkt proportional zur Stromstärke I, der einseitigen Leitungslänge L und dem spezifischen Widerstand ρ ist. Ein größerer Querschnitt A reduziert hingegen den Widerstand und damit den Spannungsabfall.

Praktische Bedeutung des Spannungsabfalls

Ein zu hoher Spannungsabfall kann dazu führen, dass am Verbraucher nicht die nötige Spannung ankommt, was die Funktion von Elektrogeräten beeinträchtigen kann. Aus diesem Grund werden oft Grenzwerte festgelegt, beispielsweise:

• In Haushaltsinstallationen sollte der Spannungsabfall meist unter 3–5 % der Nennspannung liegen.

• In Niedervolt- oder speziellen Anlagen sind noch geringere Abfälle zulässig, um Leistungsverluste zu minimieren.

Falls der berechnete Spannungsabfall den zulässigen Wert Umax überschreitet, muss der Kabelquerschnitt vergrößert werden, um den Widerstand zu senken.

Zusammenfassung

Die Berechnung des Spannungsabfalls erfolgt über die Formel:

Dies verdeutlicht, dass bei der Auswahl des Kabelquerschnitts stets der gesamte Stromweg (Hin- und Rückleiter), die Stromstärke, die Materialeigenschaften sowie die Länge des Kabels berücksichtigt werden müssen. Ein sorgfältig berechneter Spannungsabfall ist ein wichtiger Indikator dafür, dass die Elektroinstallation effizient arbeitet und die Geräte zuverlässig mit der benötigten Spannung versorgt werden.

3. Berechnung des Kabelquerschnitts für einphasige Wechselstromsysteme (230 V)

Bei einphasigen Wechselstromsystemen, wie sie in Haushalten üblich sind, fließt der Strom bei einer Netzspannung von etwa 230 V. Neben den grundlegenden Parametern – Stromstärke, Leitungslänge, spezifischer Materialwiderstand und zulässiger Spannungsabfall – spielt hier auch der Leistungsfaktor cos⁡(ϕ) eine wichtige Rolle. Dieser Faktor berücksichtigt den Unterschied zwischen dem tatsächlichen Wirkleistungsstrom und dem scheinbaren Strom, der durch induktive oder kapazitive Lasten entsteht.

Formel

Wird L als einseitige Leitungslänge betrachtet, muss der gesamte Stromweg (Hin- und Rückleiter) durch einen Faktor 2 berücksichtigt werden. Die Formel für den erforderlichen Kabelquerschnitt A lautet dann:

Definition der Variablen:

• A: Kabelquerschnitt in Quadratmillimetern (mm²)

• I: Stromstärke in Ampere (A)

• L: Einseitige Leitungslänge in Metern (m)

• ρ: spezifischer Materialwiderstand in Ohm·mm²/m
  (Beispiele: Kupfer ca. 0,0178 Ω·mm²/m, Aluminium ca. 0,0282 Ω·mm²/m)

• Umax: maximal zulässiger Spannungsabfall in Volt (V)
  (Typischerweise 3–5 % der Nennspannung, also ca. 6,9–11,5 V bei 230 V)

• cos⁡(ϕ): Leistungsfaktor, der angibt, wie viel des fließenden Stroms tatsächlich zur Wirkleistung beiträgt
  (Bei ohmschen Lasten meist 1,0; bei induktiven Lasten oft zwischen 0,8 und 0,9)

Erklärung der Formel

Die Division durch cos⁡(ϕ) sorgt dafür, dass ein geringerer Leistungsfaktor – der zu einem höheren scheinbaren Strom führt – auch in der Dimensionierung des Kabels berücksichtigt wird. Das bedeutet, dass bei einem schlechteren Leistungsfaktor ein größerer Kabelquerschnitt erforderlich ist, um den gleichen Spannungsabfall sicherzustellen. Der Einsatz des Faktors 2 gewährleistet, dass sowohl die Hin- als auch die Rückleitung in die Berechnung einbezogen werden.

Praktische Anwendung

Wird beispielsweise ein Realstrom von 16 A über eine einseitige Leitungslänge von 20 m bei der Verwendung von Kupferkabeln (ρ=0,0178) berechnet, und liegt der zulässige Spannungsabfall bei etwa 6,9 V (entsprechend ca. 3 % von 230 V), ergibt sich bei einem angenommenen Leistungsfaktor von 1 (ohmsche Last):

Ist jedoch ein Leistungsfaktor von 0,9 anzunehmen, wird der benötigte Querschnitt entsprechend größer, da der effektiv fließende Strom steigt:

In der Praxis wird oft ein Standardkabel mit einem höheren Querschnitt (z. B. 2,5 mm²) verwendet, um zusätzlich Sicherheitsmargen und weitere Einflussgrößen wie Verlegeart und Umgebungstemperatur zu berücksichtigen.

Zusammenfassung

Die Formel

liefert den theoretisch erforderlichen Kabelquerschnitt für einphasige Wechselstromsysteme, indem sie alle wesentlichen Parameter berücksichtigt. Durch die Einbeziehung des Leistungsfaktors wird sichergestellt, dass auch bei nicht idealen Lastbedingungen ein ausreichend dimensionierter Leiter gewählt wird. Dies ist essenziell, um übermäßige Spannungsabfälle zu vermeiden und einen sicheren Betrieb der Elektroinstallation zu gewährleisten.

4. Berechnung des Kabelquerschnitts für Drehstromsysteme (400 V)

nach oben ↑

In Drehstromsystemen, wie sie in industriellen Anlagen und größeren Gebäuden üblich sind, erfolgt die Dimensionierung des Kabelquerschnitts unter Berücksichtigung der Besonderheiten des dreiphasigen Stromnetzes. Dabei wird statt des Verdopplungsfaktors (für Hin- und Rückleiter bei einphasigen Systemen) der Faktor √3 eingesetzt, weil in einem symmetrischen Drehstromsystem jeder Leiter nur die einseitige Strecke führt. Zudem ist auch hier der Leistungsfaktor cos⁡(ϕ) zu berücksichtigen, um den Einfluss induktiver oder kapazitiver Lasten auf den effektiven Stromverbrauch abzubilden.

Formel und Variablen

Die Formel zur Berechnung des erforderlichen Kabelquerschnitts A lautet:

Definition der Variablen:

• A: Kabelquerschnitt in Quadratmillimetern (mm²)

• I: Realstrom pro Phase in Ampere (A)

• L: Einseitige Leitungslänge in Metern (m)

• √3: Faktor (ca. 1,732), der den Zusammenhang zwischen Außenleiterspannung und Phasenspannung im Drehstromsystem berücksichtigt

• ρ: spezifischer Materialwiderstand in Ohm·mm²/m
  (z. B. Kupfer ca. 0,0178 Ω·mm²/m; Aluminium ca. 0,0282 Ω·mm²/m)

• Umax: zulässiger Spannungsabfall in Volt (V)

• cos⁡(ϕ): Leistungsfaktor (typisch 0,8 bis 0,9 bei induktiven Lasten; 1,0 bei ohmschen Lasten)

Erklärung der Formel

• Drehstrombesonderheiten:
  Im Drehstromsystem verteilt sich die Last auf drei Phasen. Daher wird der Faktor √3 verwendet, um den Zusammenhang zwischen der Strang- (Phasen-) und der Außenleiterspannung korrekt abzubilden. Da jeder Leiter in einem symmetrischen Drehstromsystem nur den einseitigen Weg zurücklegt, entfällt hier der Verdopplungsfaktor, der in einphasigen Systemen angewendet wird.

• Einfluss des Leistungsfaktors:
  Der Leistungsfaktor cos⁡(ϕ) spiegelt die Effizienz der Umwandlung von elektrischer Leistung in Nutzleistung wider. Ein niedrigerer Wert (z. B. 0,8) führt dazu, dass der tatsächlich fließende scheinbare Strom höher ist, weshalb ein größerer Kabelquerschnitt notwendig wird, um den zulässigen Spannungsabfall nicht zu überschreiten.

Praktisches Beispiel

Angenommen, ein Drehstrommotor zieht pro Phase einen Realstrom von I=25 A und wird über eine einseitige Leitungslänge von L=30 m versorgt. Für Kupferkabel wird ein spezifischer Widerstand von ρ=0,0178 Ω⋅mm2 zugrunde gelegt. Der zulässige Spannungsabfall soll beispielsweise Umax=8 V betragen (was etwa 2 % von 400 V entspricht), und der Leistungsfaktor wird mit cos⁡(ϕ)=0,85 angenommen.

Die Berechnung des erforderlichen Kabelquerschnitts erfolgt dann wie folgt:

Zunächst berechnet man den Zähler:

Teilt man diesen Wert durch den Nenner:

In der Praxis wird oft ein Standardkabel mit einem höheren Querschnitt gewählt, um zusätzliche Sicherheitsmargen, thermische Einflüsse, Verlegeart und Bündelungseffekte zu berücksichtigen. So kann es durchaus sein, dass ein Kabel mit 6 mm² Querschnitt zum Einsatz kommt, um alle Einflussgrößen sicher abzudecken.

Zusammenfassung

Die Formel

ermöglicht die Berechnung des theoretisch erforderlichen Kabelquerschnitts in Drehstromsystemen. Dabei wird der Faktor √3 zur Berücksichtigung der Systemgeometrie verwendet und der Leistungsfaktor cos⁡(ϕ) integriert, um den Unterschied zwischen Real- und Scheinstrom auszugleichen. Da diese Berechnung idealisierte Bedingungen annimmt, sollten in der Praxis stets Sicherheitsmargen und weitere Einflussfaktoren wie Verlegeart und Umgebungstemperatur berücksichtigt werden, um eine zuverlässige und sichere Elektroinstallation zu gewährleisten.

Richtwerte und Tabellen für die Kabeldurchschnitt-Berechnung

In der Praxis erleichtern Richtwerte und Tabellen die schnelle Abschätzung des erforderlichen Kabelquerschnitts und bieten einen guten Ausgangspunkt für die Planung von Elektroinstallationen. Sie beruhen auf normativen Vorgaben, empirischen Daten und Erfahrungswerten und berücksichtigen typische Verlegebedingungen sowie Umgebungsfaktoren. Dabei stellen diese Tabellen grobe Orientierungswerte dar, die je nach spezifischer Anwendung, Verlegeart und Umgebungstemperatur variieren können.

Die Vorteile von Richtwerten

Richtwerte in Tabellen ermöglichen es, ohne umfangreiche Berechnungen erste Annahmen zu treffen. Beispielsweise gibt es Standardwerte für Kabelquerschnitte, die in der Hausinstallation häufig Anwendung finden. Da die offiziellen Tabellen auf Vorgaben nationaler und internationaler Normen (z. B. DIN VDE, IEC 60228, VDE 0298) basieren, helfen sie dabei, Sicherheitsanforderungen einzuhalten.

Durch den Vergleich verschiedener Tabellenwerte können Installateure und Planer außerdem unterschiedliche Szenarien abwägen, um die bestmögliche Lösung für die jeweilige Situation zu finden.

Beispielhafte Tabelle für Haushaltsinstallationen

Die folgende Tabelle zeigt typische Richtwerte für den maximal zulässigen Strom und die entsprechende Leistung bei einer Netzspannung von 230 V. Diese Werte gelten für Standardverlegearten und können als Ausgangspunkt bei der Planung dienen:

Kabelquerschnitt (mm²)	Maximale Strombelastbarkeit (A)	Maximale Leistung bei 230 V (W)
1,5 mm²	ca. 16 A	ca. 3.680 W
2,5 mm²	ca. 20 A	ca. 4.600 W
4 mm²	ca. 25 A	ca. 5.750 W
6 mm²	ca. 32 A	ca. 7.360 W
10 mm²	ca. 40 A	ca. 9.200 W

Hinweis:
Diese Werte stellen Richtwerte unter idealisierten Bedingungen dar. Abhängig von Faktoren wie der Verlegeart (z. B. offen, in Leerrohren, unter Putz), der Umgebungstemperatur oder der Bündelung von Kabeln können abweichende Querschnittsgrößen erforderlich sein. Es empfiehlt sich daher, zusätzlich zu den Tabellen auch detaillierte Berechnungen durchzuführen oder Online-Kabelrechner zu nutzen, um die spezifischen Gegebenheiten der Installation zu berücksichtigen.

Ergänzende Tabellen und Tools

Viele Hersteller und Fachportale stellen weiterführende Tabellen sowie interaktive Online-Rechner zur Verfügung, die es ermöglichen, individuelle Parameter wie Länge, Material, Leistungsfaktor und Verlegeart zu berücksichtigen. Solche Tools sind besonders nützlich, wenn komplexe oder atypische Installationsszenarien vorliegen, bei denen die Standardwerte nicht ausreichen.

• Tipp: Beim Verlegen von Kabeln in Hausinstallationen ist es hilfreich, einen Schaltplan für die Wechselschaltung zu kennen, um Lichtquellen effizient von mehreren Schaltern aus steuern zu können.

Häufige Fehler bei der Berechnung des Kabeldurchschnitts

Bei der Dimensionierung des Kabelquerschnitts können schon kleine Fehler schwerwiegende Konsequenzen haben. Nachfolgend werden typische Fehlerquellen sowie ihre Auswirkungen erläutert:

Falsche Berechnung der Leitungslänge

Häufig wird die Leitungslänge falsch interpretiert, indem beispielsweise nur die einseitige Strecke berücksichtigt wird, ohne den Rückleiter mit einzubeziehen – oder umgekehrt.

• Auswirkungen: Eine unvollständige Längenangabe führt zu einer Unterschätzung des Widerstands, was zu einem zu kleinen Kabelquerschnitt und einem erhöhten Spannungsabfall führt. Dies kann im schlimmsten Fall zu Überhitzung oder einem Kabelbrand führen.

Unzureichende Berücksichtigung des Materialwiderstands

Die Verwendung falscher Werte für den spezifischen Materialwiderstand ρrhoρ oder der Austausch von Kupferwerten mit denen für Aluminium ohne entsprechende Anpassung.

• Auswirkungen: Ein falscher Materialwiderstand verzerrt die Berechnung des benötigten Querschnitts. Bei Aluminiumkabeln muss ein um etwa 1,6-fach größerer Querschnitt gewählt werden als bei Kupfer. Wird dies ignoriert, kann es zu Überhitzung und Funktionsstörungen in der Stromversorgung kommen.

Nichtbeachtung des zulässigen Spannungsabfalls

Der zulässige Spannungsabfall wird häufig zu großzügig bemessen oder vollständig vernachlässigt.

• Auswirkungen: Ein zu hoher Spannungsabfall führt dazu, dass am Verbraucher nicht die erforderliche Spannung anliegt. Dies beeinträchtigt die Funktion elektrischer Geräte und kann zu Leistungsverlusten sowie ineffizientem Betrieb führen.

Vernachlässigung des Leistungsfaktors bei Wechselstromsystemen

In einphasigen oder dreiphasigen Wechselstromsystemen wird der Leistungsfaktor cos⁡(ϕ) nicht berücksichtigt oder falsch eingeschätzt.

• Auswirkungen: Ohne die Korrektur des tatsächlichen Stromverbrauchs durch den Leistungsfaktor wird der erforderliche Kabelquerschnitt unterschätzt. Dies führt zu einer Überlastung des Kabels, erhöhtem Spannungsabfall und in der Folge zu einer Überhitzung, was die Lebensdauer der Installation mindert und Sicherheitsrisiken birgt.

Missachtung der Verlegeart und der Umgebungsbedingungen

nach oben ↑

Es wird oft angenommen, dass die Kabel unter idealen Bedingungen verlegt werden – ohne Anpassungen an die tatsächliche Verlegeart (z. B. in Leerrohren, unter Putz, in Bündeln) oder an die Umgebungstemperatur.

• Auswirkungen: Die tatsächliche Wärmeableitung kann deutlich schlechter sein als in der idealisierten Rechnung. Dies führt zu einer erhöhten Temperaturentwicklung im Kabel, die den Widerstand weiter erhöht. Infolgedessen kann es zu einer Überhitzung und einem beschleunigten Materialverschleiß kommen.

Fehlerhafte Anwendung von Tabellen und Richtwerten

Tabellen und Richtwerte werden oft als alleinige Grundlage verwendet, ohne dass die spezifischen Installationsbedingungen einbezogen werden.

• Auswirkungen: Standardwerte können nur als grobe Orientierung dienen. Werden individuelle Faktoren wie die tatsächliche Leitungslänge, die Verlegeart oder die Umgebungstemperatur nicht berücksichtigt, besteht die Gefahr, dass der tatsächlich benötigte Kabelquerschnitt unterschätzt wird, was zu Sicherheitsrisiken und ineffizientem Betrieb führt.

Eine sorgfältige und normgerechte Berechnung sowie die Berücksichtigung aller relevanten Einflussgrößen sind daher unerlässlich, um eine sichere und zuverlässige Elektroinstallation zu gewährleisten.

Vorschriften und Normen für Kabelquerschnitte

Die Wahl des richtigen Kabelquerschnitts ist nicht nur eine technische Entscheidung, sondern auch eine sicherheitsrelevante Anforderung, die durch verschiedene Normen und Vorschriften geregelt wird. Diese Regelwerke definieren Mindestanforderungen, um Überlastungen, Spannungsabfälle und Brandgefahren zu vermeiden. Die Einhaltung dieser Normen stellt sicher, dass Elektroinstallationen zuverlässig, langlebig und vor allem sicher funktionieren.

In Deutschland und vielen anderen Ländern gelten spezifische Vorgaben für die Planung und Ausführung von elektrischen Installationen. Diese betreffen unter anderem die Strombelastbarkeit von Leitungen, zulässige Spannungsabfälle, Verlegearten und Sicherheitsmaßnahmen. Mehrere Normen und technische Richtlinien bestimmen, wie Kabelquerschnitte dimensioniert werden müssen. Die wichtigsten Regelwerke sind:

DIN VDE 0100 – Elektroinstallationen in Gebäuden

Die Norm DIN VDE 0100 legt die Sicherheitsanforderungen für elektrische Installationen in Wohn- und Gewerbegebäuden fest. Sie enthält Vorschriften zu:

• Zulässigen Strombelastungen von Kabeln, abhängig von Material, Verlegeart und Temperatur.

• Maximalem Spannungsabfall (üblicherweise 3–5 % der Netzspannung in Haushaltsinstallationen).

• Schutzmaßnahmen gegen Überlast und Kurzschluss, um elektrische Brände zu verhindern.

Diese Norm ist die wichtigste Grundlage für die Planung und Umsetzung elektrischer Anlagen.

IEC 60228 – Leiterquerschnitte und Materialanforderungen

Die IEC 60228 ist eine internationale Norm, die Mindestanforderungen an Leitermaterialien und deren Querschnitte definiert. Sie unterscheidet zwischen verschiedenen Klassen von Leitern:

• Klasse 1 und Klasse 2 für starre Leiter (z. B. massive Kupferleiter in Hausinstallationen).

• Klasse 5 und Klasse 6 für flexible Leiter (z. B. für bewegliche Anwendungen oder Maschinen).

Diese Klassifizierung ist wichtig, da unterschiedliche Anwendungen spezifische Anforderungen an die Flexibilität des Kabels stellen.

VDE 0298 – Strombelastbarkeit von Kabeln und Leitungen

Die Norm VDE 0298 regelt die maximal zulässigen Strombelastbarkeiten von Kabeln unter Berücksichtigung verschiedener Einflussfaktoren:

• Material (Kupfer oder Aluminium) – da Aluminium eine geringere Leitfähigkeit hat, müssen größere Querschnitte gewählt werden.

• Verlegeart – z. B. in Luft, in Rohren, unter Putz oder in Bündeln, da diese die Wärmeabfuhr beeinflusst.

• Umgebungstemperatur – höhere Temperaturen verringern die Strombelastbarkeit.

Diese Faktoren bestimmen, welchen Kabelquerschnitt man für eine bestimmte Stromstärke wählen muss.

DIN 18015 – Elektrische Anlagen in Wohngebäuden

Diese Norm legt die Mindestanforderungen für die elektrische Versorgung von Wohngebäuden fest. Sie definiert unter anderem:

• Mindestquerschnitte für Steckdosenkreise und Beleuchtung.

• Planung von Sicherungskreisen und Zuleitungen für größere Verbraucher (z. B. Küchen- oder Elektroheizgeräte).

Durch diese Vorschriften wird sichergestellt, dass Elektroinstallationen in Wohnhäusern nicht nur sicher, sondern auch zukunftssicher ausgeführt werden.

TAB – Technische Anschlussbedingungen der Netzbetreiber

Zusätzlich zu den allgemeinen Normen legen viele Netzbetreiber eigene technische Anschlussbedingungen (TAB) fest. Diese enthalten:

• Spezifische Anforderungen an Hausanschlüsse, Zählerschränke und Hauptleitungen.

• Vorgaben zu Kabelquerschnitten für Einspeisungen (z. B. Solaranlagen oder Industrieanschlüsse).

Es ist wichtig, die TAB des jeweiligen Netzbetreibers zu prüfen, bevor eine Installation geplant wird.

Fazit

Ein gut dimensionierter Kabelquerschnitt ist essenziell für die Sicherheit und Effizienz elektrischer Installationen. Eine zu geringe Dimensionierung kann Überhitzung und Spannungsverluste verursachen, während überdimensionierte Kabel unnötige Kosten erzeugen. Faktoren wie Stromstärke, Leitungslänge, Material und Verlegeart müssen sorgfältig berücksichtigt werden. Normen und Vorschriften helfen, die richtigen Entscheidungen zu treffen und Gefahren zu vermeiden.

Eine durchdachte Planung ist entscheidend, um sowohl technische als auch wirtschaftliche Anforderungen optimal zu erfüllen. Wer die Grundlagen versteht und Berechnungen korrekt durchführt, sorgt für eine zuverlässige Stromversorgung und langfristige Betriebssicherheit.

» Alle Kabel und Leitungen im Überblick







---

Weitere Suchbegriffe: Welches Kabel und Kabeldurchmesser, richtige Kabelgröße berechnen

---

Artikel:
